이수즈 물탱크 소방차

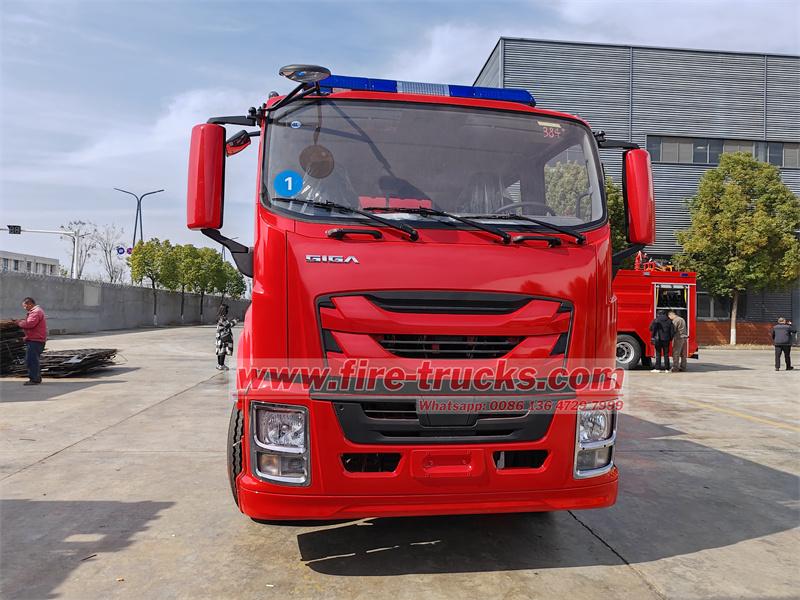

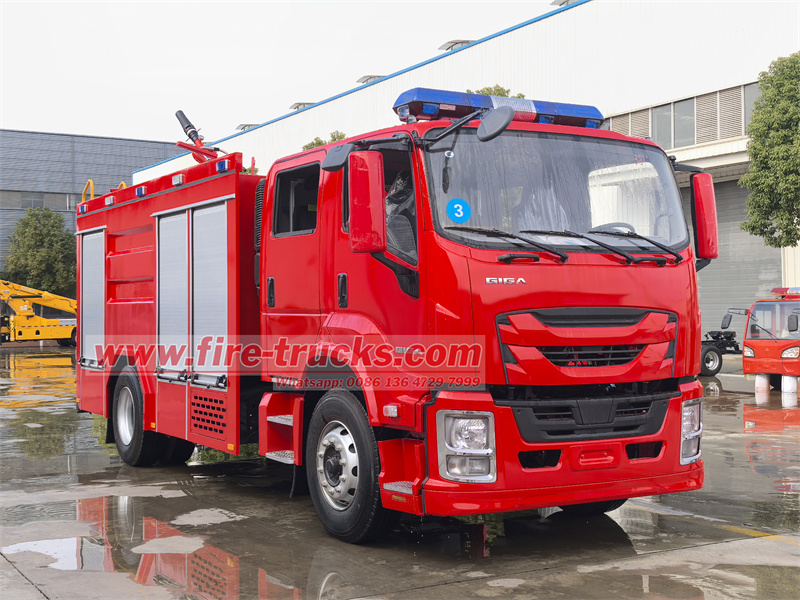

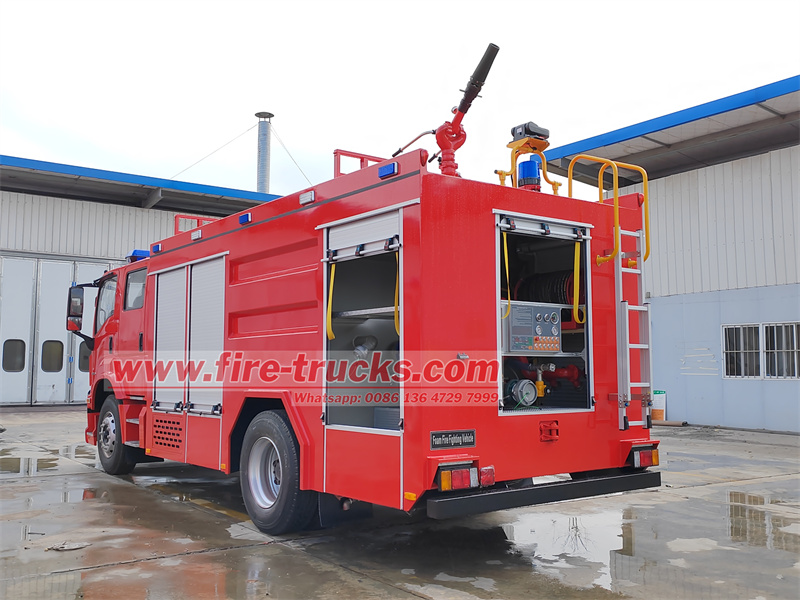

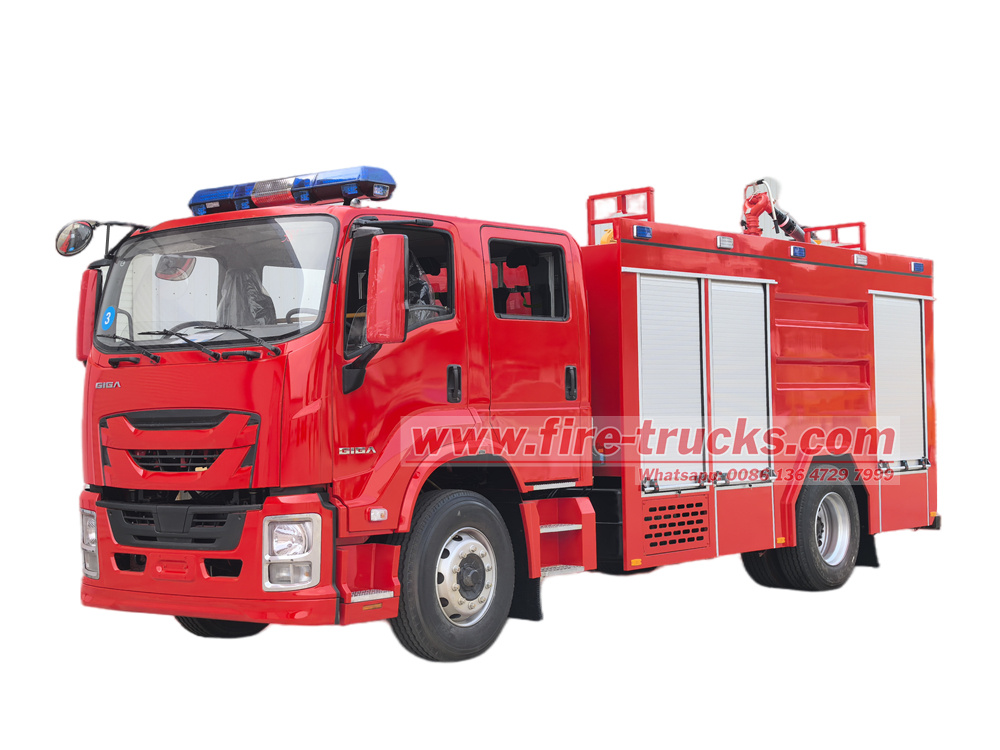

이수즈 물탱크 소방차FTR GIGA 4X 섀시를 기반으로 개조된 중형 소방차입니다. 205마력의 4HK1-TCG60 엔진과 MLD 6단 기어박스를 장착하여 기동성이 뛰어납니다. 주요 구성에는 5m³ 물탱크 + 1m³ 폼 탱크가 포함되어 지능형 비례 혼합 시스템을 통해 물/폼 이중 모드 소화를 실현하며, A급(고체) 및 B급(액체) 화재에 적합합니다. 탑재된 CB10/40 소방 펌프(유량 40L/s)는 안정적인 고압 수원을 제공하며, 후면 펌프실에는 제어 밸브 그룹이 통합되어 작동 모드의 빠른 전환을 지원합니다.지붕에는 사정거리

≥

60미터의 PL8/32 고정식 소방 모니터가 장착되어 원거리 소화를 위해 물 또는 폼 혼합액을 분사할 수 있습니다. 장비함에는 소방 호스, 분배기, 철거 도구(도끼, 곡괭이, 삽) 및 유지 보수 장비가 장착되어 다방향 급수 및 근접 전투 협조를 지원합니다. 차량은 "펌프-총-폼" 지능형 연동 시스템을 사용하며, 원격 분사 및 수동으로 설치된 소방 호스를 결합하여 3차원 소방 네트워크를 형성합니다. 도시, 공장 및 유류 화재 진압에 적합하며, 높은 효율성, 유연성 및 신뢰성을 갖추고 있습니다.●중국 최고의 소방 비상차 공장

●500명 이상의 근로자, 대규모 및 첨단 생산● 고객 요구 사항에 따라 설계

● 신속한 배송, 모든 주문 환영●

24

개월 품질 보증 기간

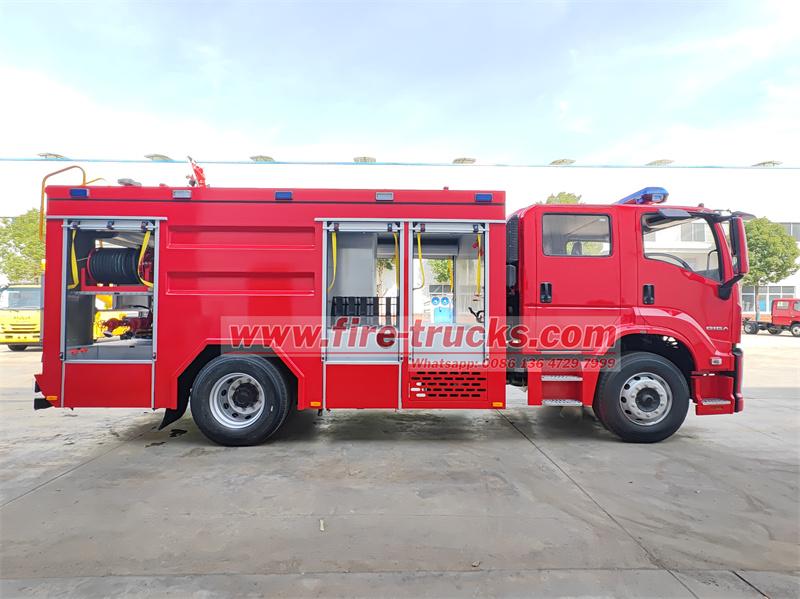

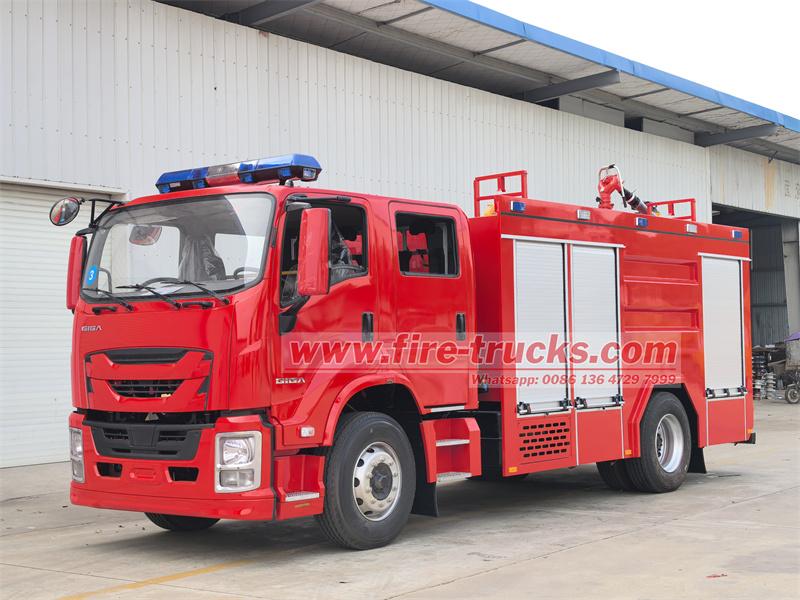

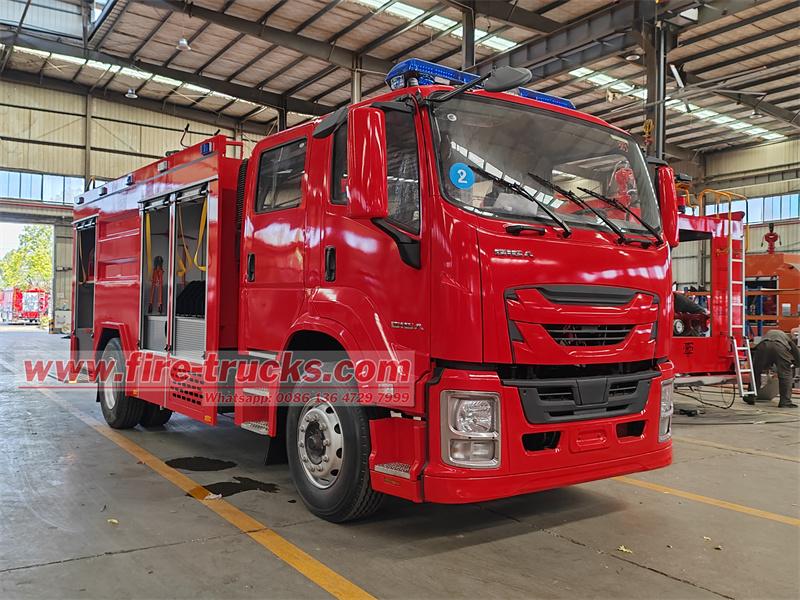

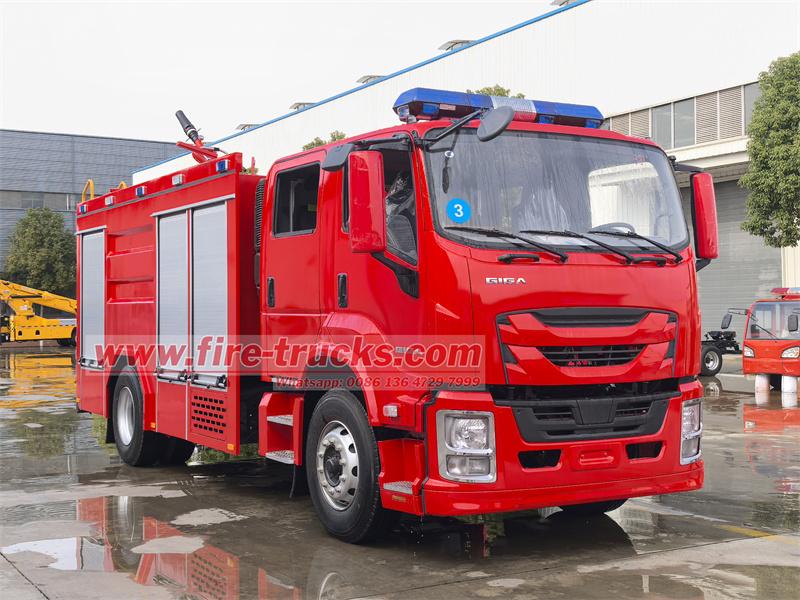

이수즈 FTR GIGA 6cbm 폼 물 소방차섀시섀시 브랜드

ISUZU

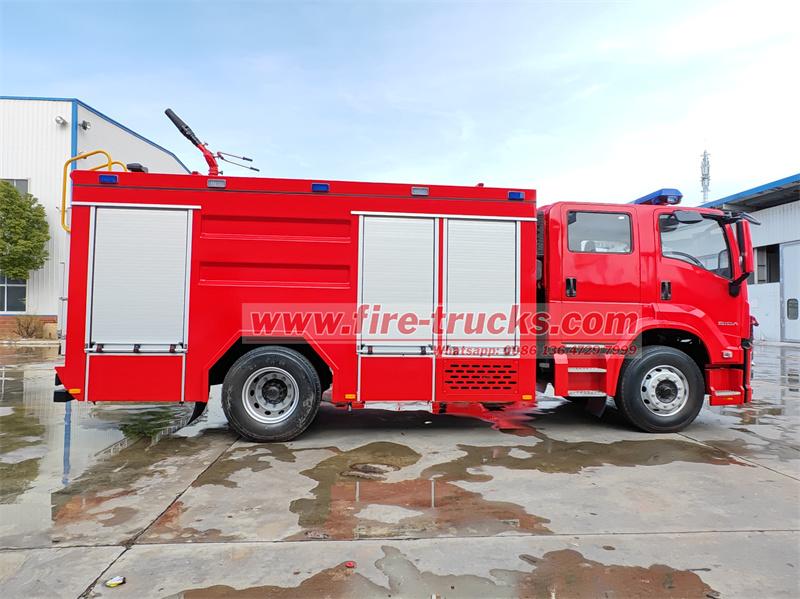

소방차에는 중앙에 장착된 5입방미터 물탱크와 1입방미터 폼 탱크가 장착되어 있습니다. 이 설계는 차량의 무게 중심 분포를 최적화하고 주행 안정성을 향상시킬 뿐만 아니라 충분한 소화 매체 저장량을 보장합니다.

●

이중 탱크 포장 설계

5

m³ 물탱크: 탄소강으로 제작되며 내부 방식 처리가 되어 있으며, 주행 안정성을 보장하기 위해 파쇄판이 장착되어 있습니다. 상단에 빠른 주입구가 설치되어 이중 채널 주입(펌프 흡입 주입/외부 직접 주입)을 지원합니다.

1

m³ 폼 탱크: 독립적인 스테인리스 스틸 탱크 본체로 전기 폼 비례 믹서가 장착되어 있으며, 혼합 비율(3%-6%)을 조절할 수 있고 A급/B급 폼과 호환되며, 물탱크와 연동되어 소화 중에 사전 설정된 비율에 따라 자동으로 혼합되어 정확한 폼 액체 공급을 보장합니다.

지능형 수위 제어: 두 탱크 모두 정확한 수위 표시 시스템이 장착되어 운영자가 남은 매체 용량을 실시간으로 파악할 수 있도록 하여 소방 작업에 대한 안정적인 보호를 제공합니다.

● 배관 최적화

탱크 본체 출구와 소방 펌프 입구 파이프는 하드 연결 + 고무 충격 흡수 설계를 채택하여 압력 손실을 줄입니다. 폼 파이프라인에는 역류를 방지하고 혼합 정확도를 보장하기 위해 체크 밸브가 내장되어 있습니다.

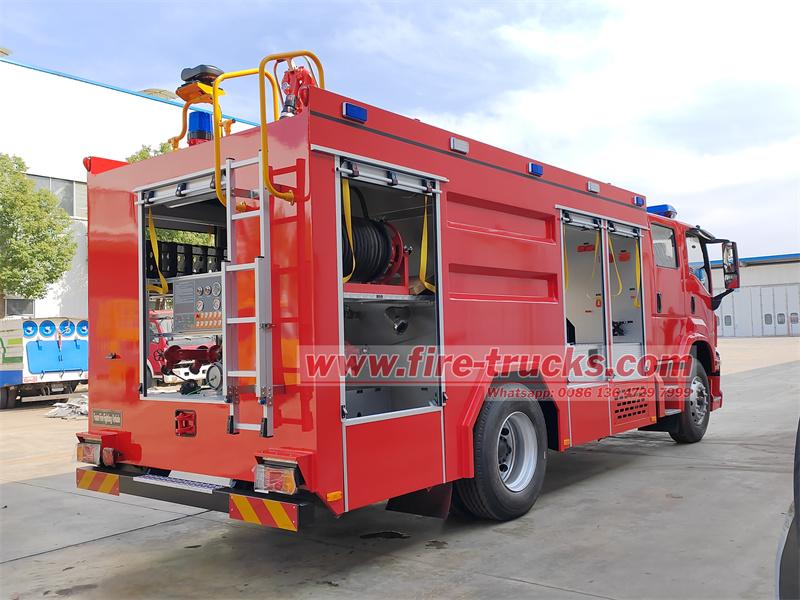

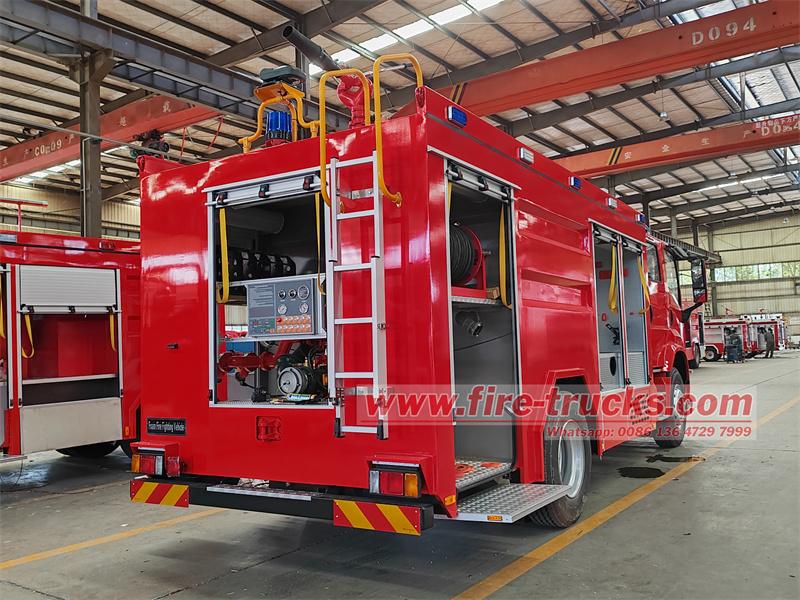

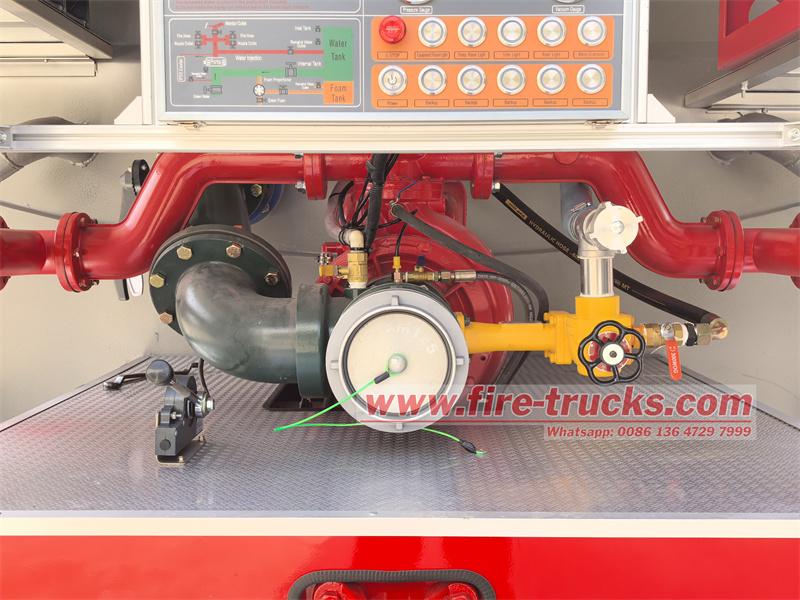

CB10/40 소방 펌프: 중저압 전방위 파워 코어차량 후면 펌프실에 설치된 CB10/40 소방 펌프는 이 소방차의 핵심 동력원입니다. 이 펌프는 강력한 흡수력과 고압 출력 특성을 가지고 있으며, 단시간에 소화에 필요한 수압과 유량을 신속하게 확보할 수 있습니다. CB10/40 펌프는 여러 개의 출구로 설계되어 소화 현장의 실제 필요에 따라 물 또는 폼 혼합물의 출력과 압력을 유연하게 조절하여 소화 작업의 효율성과 정확성을 보장합니다. 펌프 본체는 구조가 콤팩트하고 유지보수가 용이하며 자흡 능력이 뛰어납니다. 원거리 수원이나 열악한 환경에서도 신속하게 투입될 수 있습니다.

•성능 파라미터

정격 유량 40L/s@1.0MPa (저압 모드), 28L/s@1.3MPa (고압 모드), 최대 흡입 깊이 7m, 자흡/수분 이중 모드 지원.

•지능형 제어

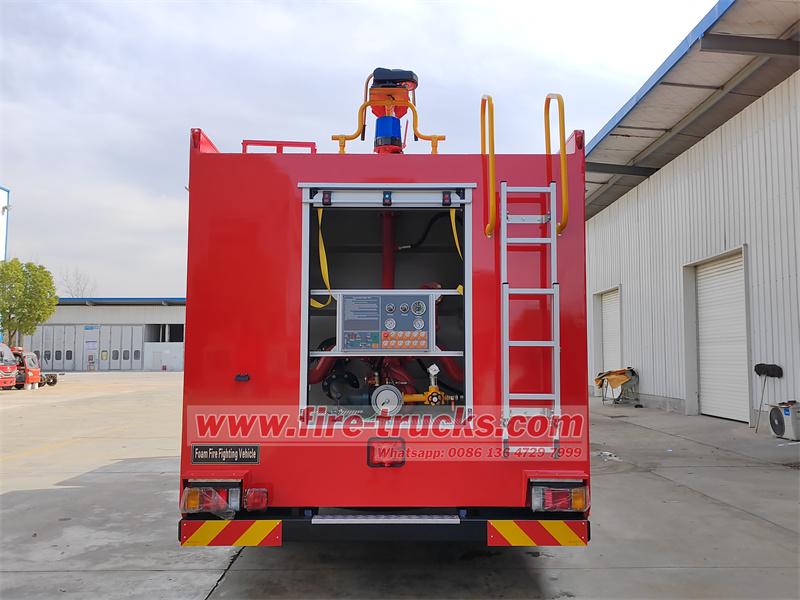

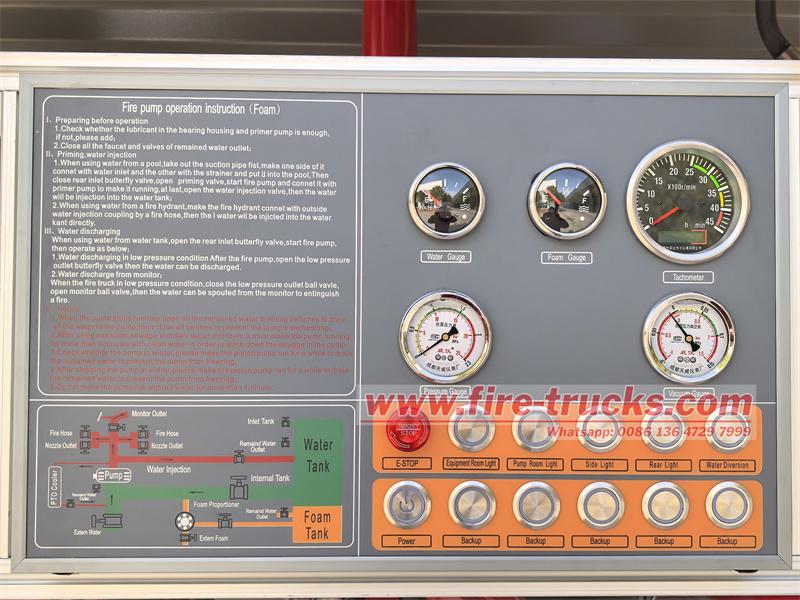

펌프실에는 전자 제어 스로틀, 압력 조절 밸브 및 작동 상태 표시 화면이 장착되어 있습니다. 운전자는 무선 원격 제어 또는 펌프실 패널을 통해 출력 압력을 조절할 수 있으며, 응답 시간은 3초 미만입니다.

•

다중 출구 구성

주 출구(Ø80mm)는 소방 모니터에 연결되고, 양쪽의 보조 출구(Ø65mm)는 소방 호스에 사용됩니다. 밸브 그룹은 공압 제어를 채택하여 수동 조작 지연을 방지합니다.

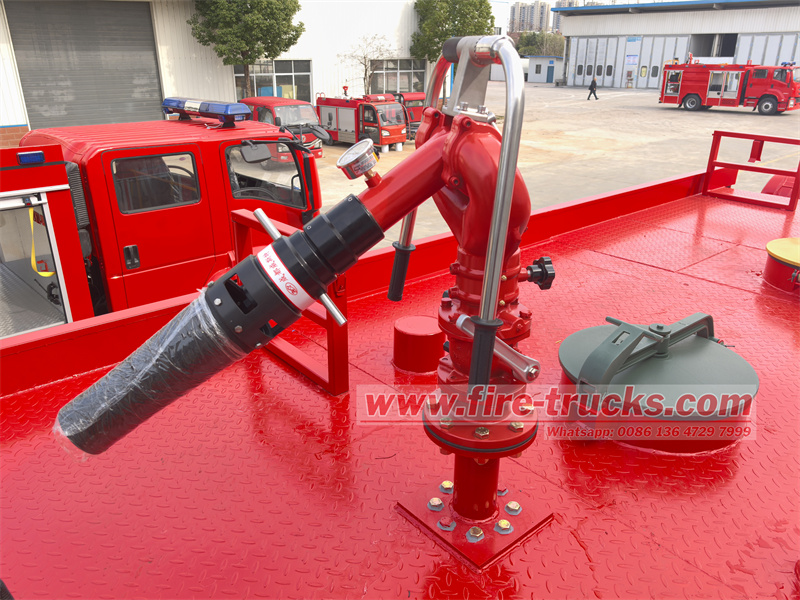

PL8/32 소방 모니터: 장거리 정밀 타격 장치

차량 상단에 장착된 PL8/32 고정식 물-폼 이중 용도 소방 모니터는 소방 작업의 "날카로운 칼"입니다. 소방포는 원격으로 제어하여 다양한 화재 상황의 요구 사항을 충족하기 위해 수주와 폼 흐름 간에 신속하게 전환할 수 있습니다. PL8/32 소방 모니터는 분사 범위가 넓고 사정거리가 깁니다. 복잡한 지형과 좁은 공간에서 화재 원을 효과적으로 덮고 신속하게 화재를 진압할 수 있습니다. 정밀한 방향 분사 기능은 강력한 물 흐름이나 폼 흐름과 결합하여 화재 현장의 온도를 신속하게 낮추고 산소를 차단하며 모든 종류의 화재를 효과적으로 진압할 수 있습니다.

•

분사 성능

유량 32L/s@0.8MPa, 사정거리

≥

60m (물),≥

48m (폼), 고각 -45

°

~+70°

, 수평 회전 360

°

, 건두는 반동을 줄이기 위한 분류 설계입니다.•

연동 제어

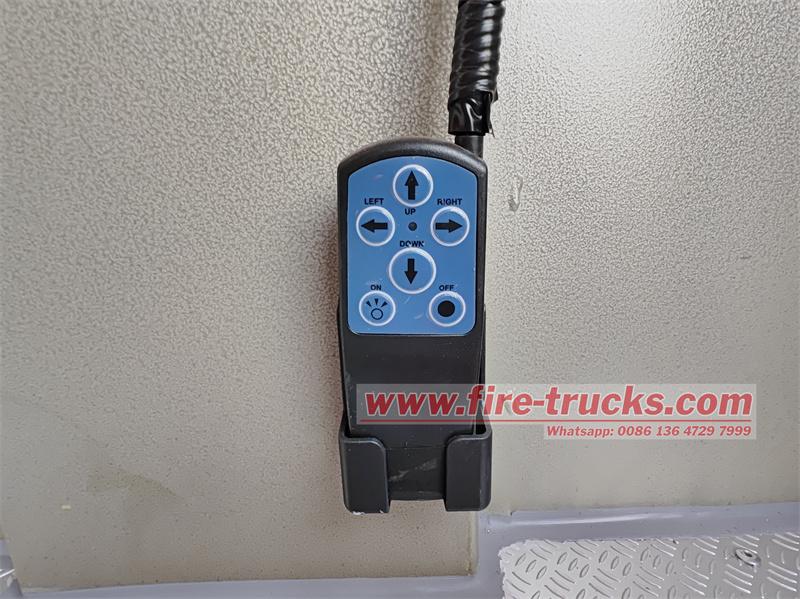

건 위치 조이스틱은 전자 비례 조정을 통합하고 폼 시스템과 연동됩니다. 폼 모드를 선택하면 믹서가 자동으로 시작되고 유량은 포구 개방과 동기화됩니다.

소방 장비

이수즈 FTR GIGA 6cbm

다목적 소방차의

소방 장비

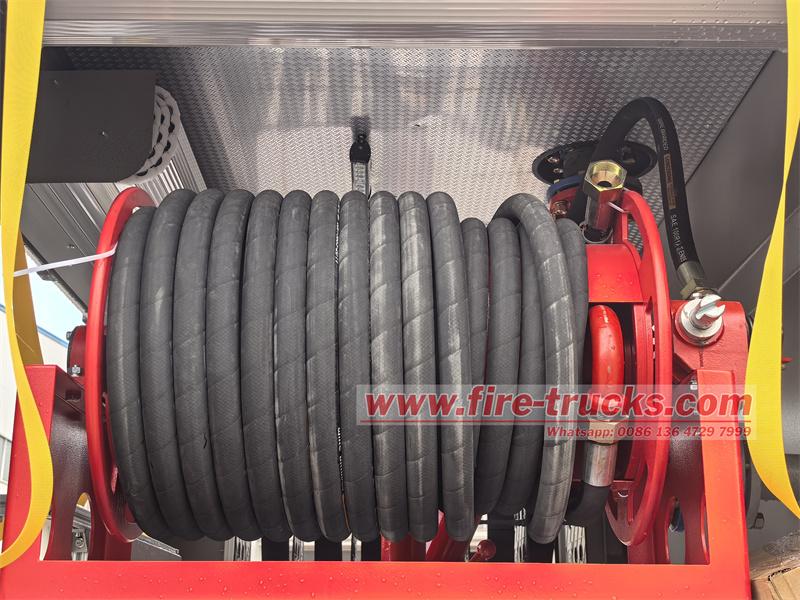

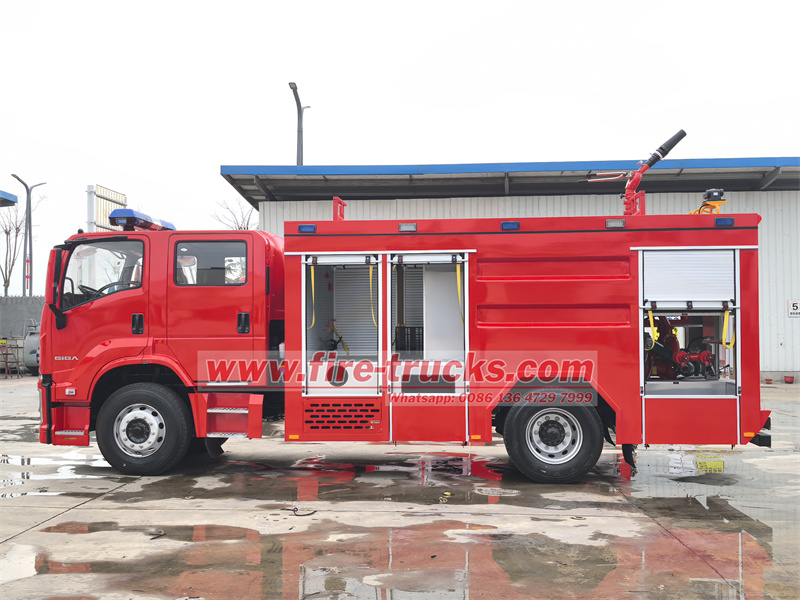

완벽하고 실용적입니다. 펌프실에는 소화 호스가 설치되어 있어 넓은 화재 현장을 충분히 커버할 수 있는 길이로, 물이 신속하게 소방 최전선에 도달할 수 있도록 합니다. 동시에 급수 장치와 워터 필터가 장착되어 있어 수질의 청결성과 소화 효율을 보장합니다. 배수 분배기는 유연하게 물줄기를 분배하여 여러 곳의 동시 소화 작업에 대한 요구를 충족합니다. 또한, 장비함에는 소방 도끼, 곡괭이, 삽, 렌치 등의 장비가 있어 소방관들이 장애물을 제거하고 장비를 수리하는 데 편리합니다. 강력한 CB10/40 소방 펌프 외에도 펌프실에는 압력계, 진공계, 수위계, 포말 수위계, 회전 속도계 등이 설치되어 관련 데이터를 실시간으로 모니터링할 수 있습니다.소방차는 **"물 + 포말" 이중 매체 소화 시스템**을 채택하여 원거리 분사 및 근접 전투 장비를 결합하여 효율적인 화재 진압을 달성합니다.

1. 물 소화 (냉각)● 5m³의 물탱크는 CB10/40 소방 펌프(40L/s)에 의해 가압된 고압의 물줄기를 제공하며, PL8/32 소방 모니터 또는 소방 호스를 통해 분사되어 물의 흡열 및 냉각 효과를 이용하여 건물, 목재 등의 고체 화재를 진압합니다.2. 포말 소화 (질식 차단)● 1m³의 포말 탱크에는 A급/B급 포말액이 저장되어 있으며, 비율 믹서(3%-6% 조절 가능)를 통해 물과 혼합되어 포말 용액을 형성합니다.● 포말 모니터를 통해 분사되면 연소 물체의 표면을 덮어 산소를 차단하고 가연성 증기를 억제하여 특히 기름이나 화학 물질과 같은 액체 화재에 적합합니다.3. 소방 장비 연계 소화소화 작업에서 이수즈 기가 6cbm 포말소방차의

각 구성 요소는 효율적인 소화 시스템을 구축하기 위해 긴밀하게 협력합니다. 화재 경보를 받으면 운전자는 차량을 신속하게 현장으로 이동시키고 펌프실의 CB10/40 소방 펌프를 통해 물을 흡수하거나 물탱크와 포말 탱크에서 직접 소화제를 추출하여 소방 모니터에 가압합니다. 조작자는 화재 상황에 따라 적절한 소화 방식과 분사 각도를 선택하며, PL8/32 소방 모니터는 즉시 강력한 공격을 개시합니다. 장비함에 장착된 소방 호스, 소화기, 해체 도구와 같은 보조 장비는 필요에 따라 현장에 신속하게 배치될 수 있으며, 소방 펌프 및 소방 모니터와 연계하여 3차원 소화망을 공동으로 구축합니다.

•Linkage control

The gun position joystick integrates electronic proportional adjustment and is interlocked with the foam system: the mixer is automatically started when the foam mode is selected, and the flow rate changes synchronously with the muzzle opening.

Firefighting equipment

The firefighting equipment of the Isuzu FTR GIGA 6cbmmultipurpose fire tender is complete and practical. The pump room is equipped with a fire hose, which is long enough to cover a wide fire scene, ensuring that the water source can quickly reach the firefighting front line. At the same time, it is also equipped with a water collector and a water filter to ensure the cleanliness of the water quality and the efficiency of firefighting. The water distributor can flexibly distribute the water flow to meet the needs of multiple firefighting at the same time. In addition, the equipment box is also equipped with fire axes, picks, shovels, wrenches and other tools to facilitate firefighters to break obstacles and repair equipment. In addition to the powerful CB10/40 fire pump, the pump room is also equipped with pressure gauges, vacuum gauges, water level gauges, foam level gauges, tachometers, etc., which can monitor relevant data in real time.

The fire truck adopts **"water + foam" dual-media fire extinguishing system**, combining remote spraying and close combat equipment to work together to achieve efficient fire suppression.

1. Water fire extinguishing (cooling)

● The 5m³ water tank provides high-pressure water flow, which is pressurized by the CB10/40 fire pump (40L/s), sprayed by the PL8/32 fire monitor or water hose, and uses the heat absorption and cooling effect of water to extinguish solid fires (such as buildings, wood, etc.).

2. Foam fire extinguishing (asphyxiation isolation)

● The 1m³ foam tank stores Class A/Class B foam liquid, which is mixed with water through a proportioning mixer (3%-6% adjustable) to form a foam solution.

● After the foam monitor is sprayed, it covers the surface of the burning object, isolates oxygen and suppresses combustible vapors, which is especially suitable for liquid fires such as oils and chemicals.

3. Firefighting equipment coordinated firefighting linkage

In firefighting operations, the various components of the Isuzu GIGA 6cbm foamfire fighting truck work closely together to form an efficient firefighting system. When receiving a fire alarm, the driver quickly drives the vehicle to the scene, starts to absorb water through the CB10/40 fire pump in the pump room, or directly extracts fire extinguishing agents from water tanks and foam tanks and pressurizes them to the fire monitor. The operator selects the appropriate firefighting mode and spray angle according to the fire situation, and the PL8/32 fire monitor immediately launches a fierce attack. The auxiliary equipment such as fire hoses, fire extinguishers, and demolition tools equipped in the equipment box can be quickly deployed on site as needed, forming a linkage with the fire pump and fire monitor to jointly build a three-dimensional firefighting network.
