이스즈 기가 4X2 6CBM 발포수 소방차 사용 설명서

소방 분야에서 효율적이고 안정적인 소방차는 공공 안전을 보장하는 데 필수적이고 중요한 장비입니다.ISUZU GIGA 8cbm 물 소방차는 소방 및 구조 작업을 위해 특수 설계된 차량으로, 탁월한 성능과 완벽한 구성으로 많은 소방서의 최선의 선택이 되었습니다. 본 설명서는 이 소방차의 주요 구성 요소, 기술적 매개 변수, 작동 원리, 작동 지침 및 유지 보수 사항을 자세히 소개하여 사용자가 차량의 성능을 더 잘 이해하고 응급 상황에서 신속하고 효과적으로 작업을 수행할 수 있도록 지원하는 것을 목표로 합니다.   ISUZU GIGA 4x2 8cbm 물 소방차는 소방 작업을 위해 특수 설계된 차량입니다. 강력한 운반 능력과 탁월한 성능을 갖춘 ISUZU GIGA 대형 트럭 섀시를 채택했습니다. 8000L의 대용량 물탱크를 장착하여 장기간 및 대규모 소방 작업에 충분한 물 공급을 보장합니다. 물탱크는 고품질 탄소강 소재로 제작되었으며, 내부는 특수 처리되어 구조의 강도를 보장하고 부식 및 오염을 효과적으로 방지합니다. 소방 펌프의 경우, 이 차량에는 CB10/60 소방 펌프(60L/s, 1.0MPa)가 장착되어 있으며, 대유량 및 고압의 특징이 있습니다. 물탱크에서 물을 신속하게 펌핑하여 고압 물총 또는 소방포를 통해 분사하여 화재 원인을 효과적으로 제어할 수 있습니다. CB10/60 소방 펌프는 작동이 간편하고 성능이 안정적이며 소방차의 핵심 장비 중 하나입니다.   강력한 물탱크와 소방 펌프 외에도 ISUZU GIGA 8cbm 물 소방차에는 PS40 소방 모니터(40L/s, 0.8MPa, 사거리≥65미터, 상하 회전 -30°+70°)가 장착되어 있습니다. 이 소방포는 사거리가 길고 넓은 지역을 커버할 수 있다는 장점이 있습니다. 다양한 화재 상황에 따라 분사 각도와 유량을 유연하게 조절하여 정확한 소화를 수행할 수 있습니다. 동시에 소방포의 작동도 매우 간단합니다. 소방관은 간단한 조작 손잡이를 통해 다양한 분사 동작을 쉽게 완료할 수 있습니다.   차량의 다른 구성 요소에서도 ISUZU GIGA 8cbm 포 소방 구조차는 우수한 성능을 보여줍니다. 장비함과 펌프실에는 물 흡입구, 물 분배기, 물 필터, 소방 호스, 물총, 소방 도끼, 삽, 곡괭이, 렌치, 소방복 등 완벽한 소방 장비가 장착되어 있어 다양한 복잡한 화재 현장의 소방 및 구조 요구 사항을 충족할 수 있습니다. 또한 차체는 고강도 소재로 제작되었으며 다양한 안전 보호 장치가 장착되어 소방 및 구조 작업 중 안전을 보장합니다.    ISUZU GIGA 8cbm 물 소방차를 사용할 때 소방관은 차량의 다양한 성능과 작동 방법에 익숙해야 합니다. 특히 방수, 흡수 및 소방포 방수와 같은 �

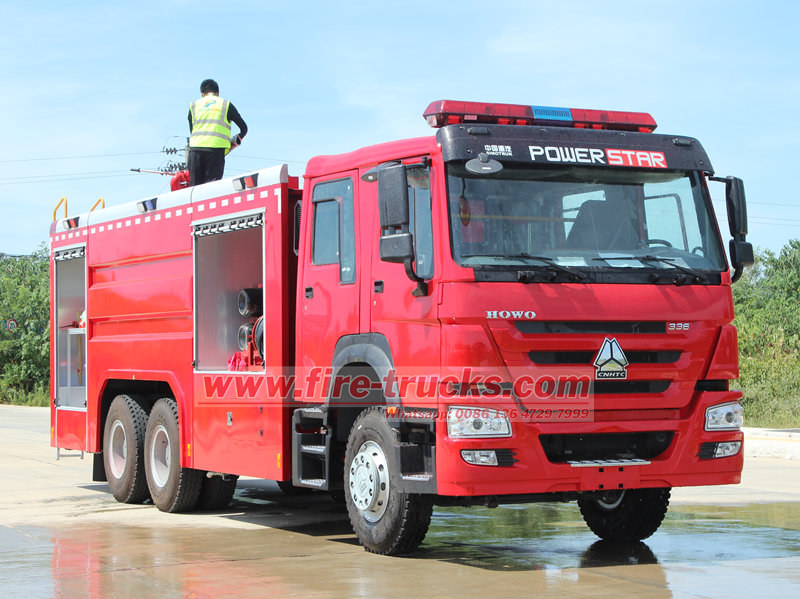

HOWO 6x4 소방차(물, 포말, 분말)효율적인 화재 진압과 다기능 구조 작업을 통합한 최첨단 소방 장비로, 복잡하고 변화무쌍한 화재 현장에 대처하도록 설계되었습니다. 본 모델은 물, 포말, 분말의 세 가지 소화약제를 통합하고 대용량 저장 탱크와 고급 분사 장비를 갖추어 다양한 유형의 화재에서 탁월한 성능을 보장합니다. HOWO 6x4 섀시와 WD615.69 디젤 엔진을 채택하여 강력한 동력과 우수한 오프로드 성능을 자랑합니다. 다양한 복잡한 도로 조건에 적응하여 소방 및 구조 작업에 확실한 보장을 제공합니다. 본 차량에는 최대 10,000L 용량의 물탱크가 장착되어 있어 소방포에 충분한 물을 지속적으로 공급하여 장기간 소방 작업의 요구 사항을 충족합니다. 동시에 1,000L 포말 탱크와 500L 분말 탱크는 다양한 유형의 화재에 대처하기 위한 더 많은 선택지를 제공합니다. 유류 화재, 고체 물질 화재 또는 가스 화재이든 HOWO 6x4는 신속하게 대응하여 화재를 효과적으로 제압할 수 있습니다.   소방 장비 측면에서 본 차량에는 CB10/60-TB 소방 펌프(정격 유량 60L/s, 압력 1.0MPa)가 장착되어 있어 소방 모니터에 소화제를 신속하게 공급할 수 있습니다. PL8/48 소방 모니터는 장거리(물≥70미터, 포말≥60미터) 분사, 48L/s의 유량, 0.8MPa의 압력 및 넓은 적용 범위를 제공합니다. 화재에 따라 분무 각도와 유량을 조절하여 정확한 소화를 달성할 수 있습니다. PF5-15/40 분말 모니터(정격 유량 460L/s, 압력 0.8MPa, 사거리≥42미터)는 분말 소화에 특화되어 있습니다. 소형 구조, 간편한 작동, 균일한 분말 분무 및 뛰어난 소화 효과를 특징으로 합니다.    본 차량의 장비함과 펌프실에는 물 흡입구, 물 필터, 물 분배기, 소방 호스, 해체 도구, 보호 장비 등 다양한 소방 장비가 장착되어 소방관에게 전방위적인 보호를 제공합니다. 일상적인 훈련이든 실제 구조 작업이든 HOWO 6x4는 다양한 요구 사항을 충족하고 소방관에게 강력한 지원이 될 수 있습니다.   HOWO 6x4 소방차(물, 포말, 분말)는 모듈식 설계와 다매체 조합을 핵심적인 장점으로 하며, 현대 소방대에 있어 신뢰할 수 있는 선택입니다. 본 설명서에서는 차량의 주요 기술적 사양, 구조 구성, 작동 원리, 작동 과정, 소방 장비, 주의 사항, 유지 보수 지점, 소방 펌프 시스템의 일반적인 고장 및 처리 방법 등을 자세히 설명하여 사용자가 차량을 올바르게 이해하고 작동하여 최적의 성능을 보장할 수 있도록 합니다. 다음은HOWO 6x4 물, 포말, 분말 소방차 설명서입니다. 본 문서의 시작 부분에서 전체 버전을 다운로드할 수 있습니다.

생사가 걸린 긴급 구조의 순간, 뛰어난 성능과 우수한 장비를 갖춘 소방차는 소방관들에게 가장 신뢰할 수 있는 동반자임에 틀림없습니다. 오늘, 여러분께 이스즈 기가 4x2 6cbm 소방차를 소개하게 되어 영광입니다. 효율적인 동력, 첨단 장비, 그리고 탁월한 제어 성능을 결합한 이 소방 장비는 여러분의 구조 활동에 무한한 가능성을 더할 것입니다. 이스즈 기가 4x2 6cbm 포소방차는 안정적인 차체와 강력한 심장인 이스즈 6UZ1-TCG61 380HP 엔진으로 뛰어난 구조 능력을 선보입니다. 이 엔진은 강력한 성능으로 다양한 복잡한 구조 상황의 요구를 충족할 뿐만 아니라, 연비와 배기가스 배출량 억제 면에서도 업계 최고 수준에 도달했습니다. 조화를 이루는 Fast 12단 기어박스는 운전자가 다양한 도로 상황에 편안하게 대처하고 정확한 동력 출력을 쉽게 달성할 수 있도록 합니다. 상부 구조 측면에서 이스즈 기가 4x2 6cbm 포워터탱크 소방차는 4입방미터의 탄소강 물탱크와 2입방미터의 스테인리스강 포말탱크를 갖춰 충분한 소화약제 저장량을 보장합니다. 펌프실에는 고성능 CB10/60 소방펌프(60L/s)가 장착되어 있어 대유량과 안정적인 압력을 특징으로 합니다. 다양한 화재 현장의 소화 요구를 충족하기 위해 소화약제를 지정된 위치로 신속하게 운반할 수 있습니다. 동시에 펌프실에는 압력계와 유량계와 같은 모니터링 장비가 장착되어 펌프의 작동 상태를 실시간으로 표시하여 소화 작업의 안전성과 정확성을 보장합니다. 지붕에 설치된 PL48 소방포는 60미터 이상의 사정거리와 48L/s의 유량을 가지고 있으며, 원격으로 고저각(-15°~+75°) 및 수평 회전(0°~360°)을 조절할 수 있어 고층 건물과 대규모 화재 진압에 적합합니다. 긴 사정거리와 조절 가능한 각도는 이 차량의 소화 능력을 질적으로 향상시켰습니다. 고층 화재 현장이든 지상 화재든 시의적절하고 효과적으로 제어할 수 있습니다. 또한, 장비함과 펌프실에는 흡수관, 여과기, 분배기, 소방호스, 물총, 포말총, 해체 도구, 조명 장비 등을 포함하되 이에 국한되지 않는 다양한 소방 장비가 구비되어 소방관에게 전방위적인 구조 지원을 제공합니다. 이러한 장비들의 합리적인 배치와 사용 편의성이 높은 설계는 구조 효율성을 더욱 향상시킵니다. 동시에 차량에는 첨단 통신 및 내비게이션 시스템이 장착되어 구조 작업 중 지휘본부와 실시간으로 연락을 유지하고 화재 현장 정보와 지시를 시의적절하게 얻을 수 있습니다. 본 운영 설명서는 이스즈 기가 포소방구조차의 사용에 대한 포괄적인 지침을 제공하기 위해 �

이수즈 소방차 4HK1-TC 엔진 정비 매뉴얼 (이수즈 소방차 엔진 수리 매뉴얼 또는 이수즈 소방차 엔지니어 북으로도 불림)이수즈 소방차 4HK1-TC 엔진은 소방차에 널리 사용되는 고성능 디젤 엔진으로, 신뢰성, 내구성 및 높은 효율로 잘 알려져 있습니다. 엔진의 장기적인 안정적인 작동을 보장하기 위해 정기적인 정비 및 수리가 필수적입니다. 본 문서에서는 이수즈 소방차 4HK1-TC 엔진 정비 매뉴얼의 주요 내용을 간략하게 소개하여 정비 인력이 더 잘 이해하고 운영하는 데 도움을 드립니다.1. 엔진 개요4HK1-TC 엔진은 배기량 5.2리터, 최대 출력 190마력의 4기통 인라인 터보차저 디젤 엔진입니다. 이 엔진은 고급 공통 레일 연료 분사 시스템과 전자 제어 장치(ECU)를 사용하여 연료 효율을 높이고 배출가스를 줄입니다.2. 일일 정비일일 정비는 엔진의 정상 작동을 보장하기 위한 기본입니다. 정비 매뉴얼에는 오일 및 냉각수 수위 점검, 에어 필터 청소 또는 교체, 연료 필터 교체 등 일일 점검 항목이 자세히 나열되어 있습니다. 또한 매뉴얼에는 일반적으로 5,000km 또는 6개월마다 엔진 오일과 오일 필터를 정기적으로 교체하는 것이 좋습니다.3. 고장 진단정비 매뉴얼에는 정비 인력이 문제를 신속하게 찾아 해결하는 데 도움이 되는 자세한 고장 진단 절차가 포함되어 있습니다. 매뉴얼에는 일반적인 고장 코드와 해당 의미가 나열되어 있으며, 해당 솔루션이 제공됩니다. 예를 들어, 엔진 출력이 저하되는 경우 매뉴얼은 정비 인력이 연료 시스템, 터보차저 및 배기 시스템 등을 점검하도록 안내합니다.4. 분해 정비 및 부품 교체분해 정비 또는 부품 교체가 필요한 엔진의 경우 정비 매뉴얼에는 자세한 단계와 예방 조치가 제공됩니다. 예를 들어, 피스톤 링, 밸브 가이드 및 베어링과 같은 주요 부품을 교체할 때 매뉴얼에는 제거 및 설치 단계뿐만 아니라 필요한 공구와 토크 사양도 자세히 설명되어 있습니다.5. 안전 예방 조치정비 매뉴얼에서는 안전한 작동의 중요성을 특별히 강조합니다. 어떤 정비 작업을 수행하기 전에 엔진이 완전히 식었고 전원 공급이 차단되었는지 확인해야 합니다. 또한 매뉴얼에는 장갑, 고글 및 보호복과 같은 개인 보호 장비 사용에 대한 권장 사항도 제공됩니다.1A 절엔진 제어 시스템목차페이지엔진 제어 시스템... 1A- 4 주의 사항 1A- 4기능 및 작동 원리. 1A-5 부품 구성도.. 1A-21 회로도.. 1A-25 고장 진단 방법1A-42 고장 진단기 통한 고장 진단 조작 절차1A-48 기능 점검 개요.. 1A-50 문의. 1A-51 엔진 제어 시스템 점검. 1A-53 고장 진단기 데이터 목록1A-55 고장 진단기 데이터 목록 내용1A-58 고장 진단기 출력1A-64 고장 진단기 시동 실패. 1A-65 고장 진단기 통신 실패 (참고)1A-67 ECM과의 통신 실패 (참고)1A-71 시동 시스템 확인. 1A-74 엔진 MIL 점등 전기 회로 시스템 확인. 1A-77 엔진 MIL 점멸 전기 회로 시스템 확인. 1A-78 배기가스 재순환(EGR) 제어 시스템 검사. 1A-80 예열 제어 시스템 검사. 1A-84 배기 브레이크/ 공기 흡입 제한 제어 시스템 검사. 1A-87 진단 문제 코드(DTC) 개요.. 1A-92 DTC P0016 (플래시 코드 16)1A-95 DTC P0087 (플래시 코드 225)1A-97 DTC P0088 (플래시 코드 118)1A-103 DTC P0089 (플래시 코드 151)1A-109 DTC P0091, P0092 (플래시 코드 247)1A-112 DTC P0093 (플래시 코드 227)1A-116 DTC P0107, P0108 (플래시 코드 32)1A-122 DTC P0112, P0113 (플래시 코드 22)1A-127 DTC P0117, P0118 (플래시 코드 23)1A-132 DTC P0122, P0123 (플래시 코드 43)1A-137 DTC P0182, P0183 (플래시 코드 211)1A-142 DTC P0192, P0193 (플래시 코드 245)1A-147 DTC P0201, P0202, P0203, P0204 (플래시 코드 271,272,273,274)................................................... 1A-157DTC P0217 (플래시 코드 542)...................................................................................................... 1A-170DTC P0219 (플래시 코드 543)...................................................................................................... 1A-172 DTC P0234 (플래시 코드 42)........................................................................................................ 1A-175DTC P0299 (플래시 코드 65)........................................................................................................ 1A-178DTC P0335 (플래시 코드 15)........................................................................................................ 1A-182 DTC P0336 (플래시 코드 15)........................................................................................................ 1A-187 DTC P0340 (플래시 코드 14)..................................................................................
