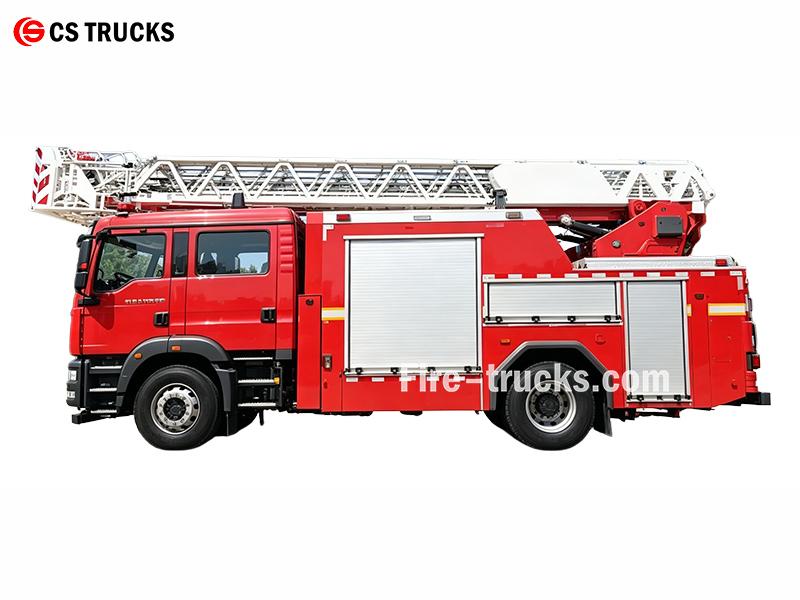

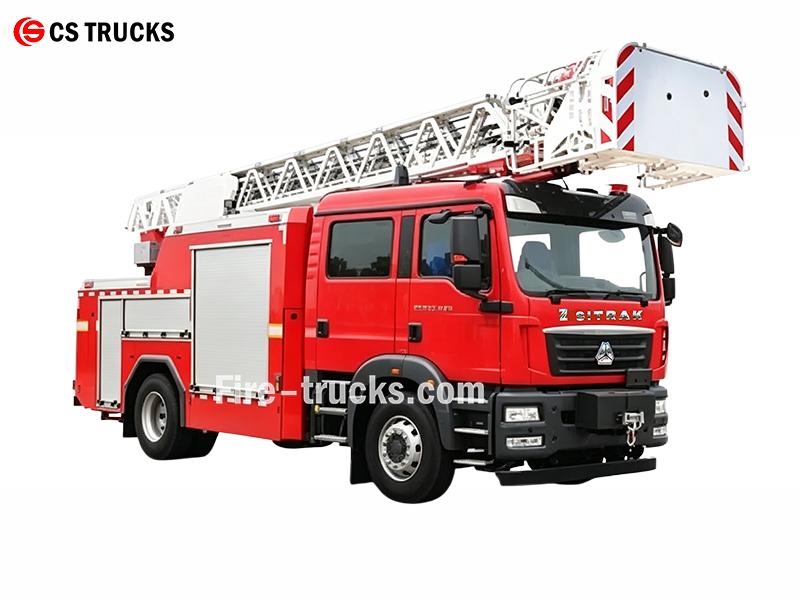

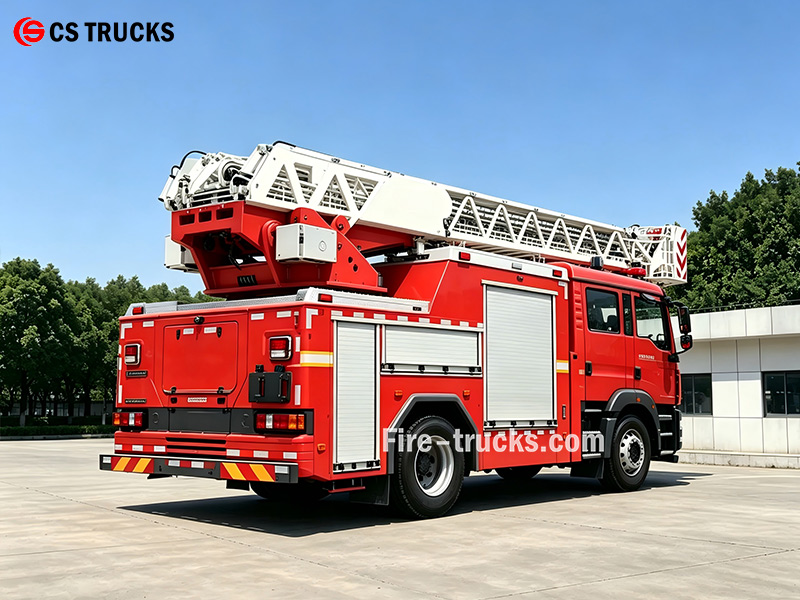

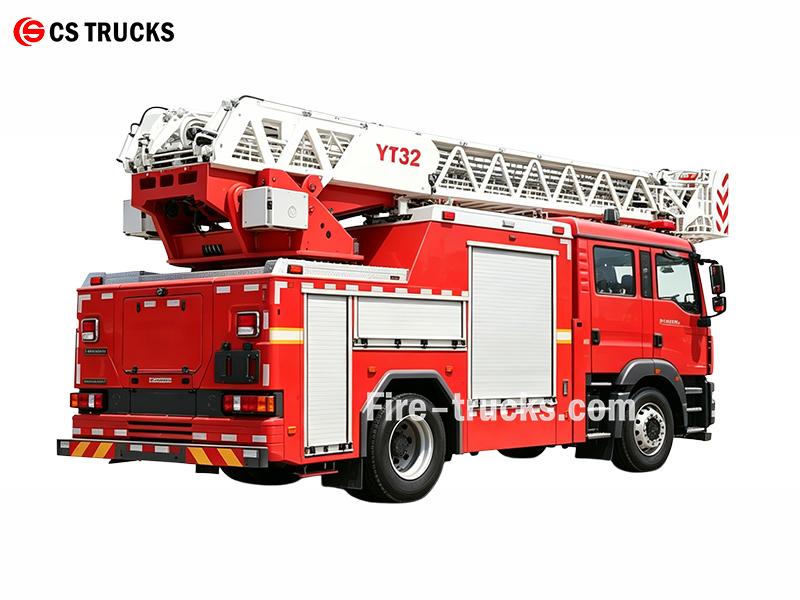

HOWO 25미터 고가 작업 플랫폼 소방차는 MC07H.35-60 엔진(257 kW)과 HOWO 4×2 섀시로 구동됩니다. 4단 텔레스코픽 사다리를 장착하여 높이 25m, 수평 거리 15m까지 도달합니다. 이 차량은 물 2,000L와 폼 350L를 적재합니다. CB10/60-MBP 펌프는 분당 3,600L를 공급하며, 지붕 모니터의 분사 범위는 65m입니다. 300kg 작업 플랫폼에는 자동 수평 조절 기능이 포함되어 있습니다. 안전 기능으로는 과부하 차단, 기울기 보호, 야간 작업을 위한 5m LED 마스트 조명이 포함됩니다.
트럭 섀시:
HOWO 4x2작업 용량:
2,000 L water + 350 L foam엔진 출력:
350 HP/ MC07H.35-60소방 펌프:
CB10/60-MBP펌프 유량:
3,600 L/min (max) / 2,400 L/min at ladder height (1.2 MPa)업무 압력:
1.2 MPa소방 모니터:
PSKD10/60W모니터링 흐름:
2,400 L/min공기 압축기 시스템:
CAFS 60/10/60-ZL-B최대 붐 길이:
25 m

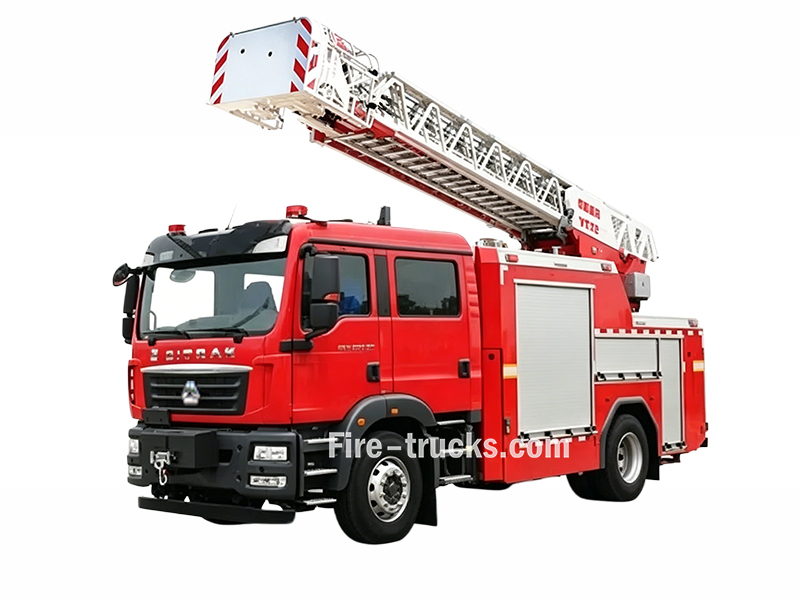

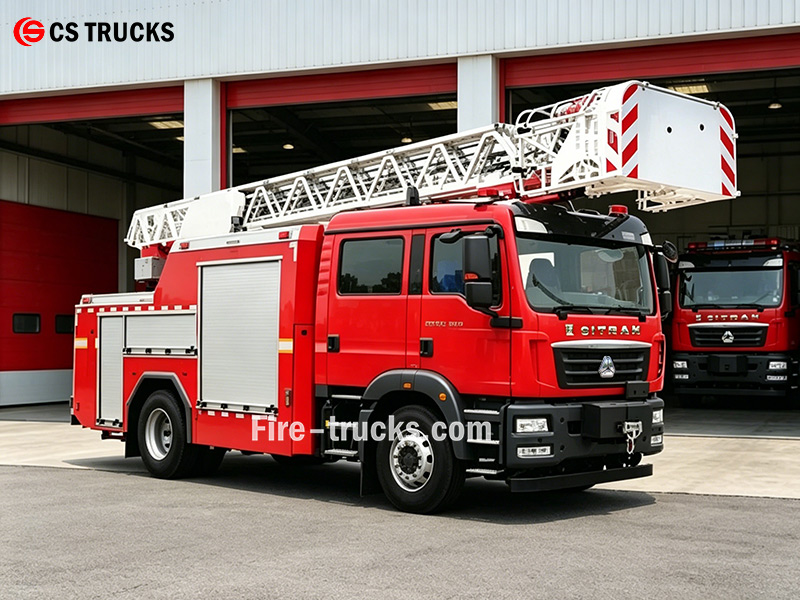

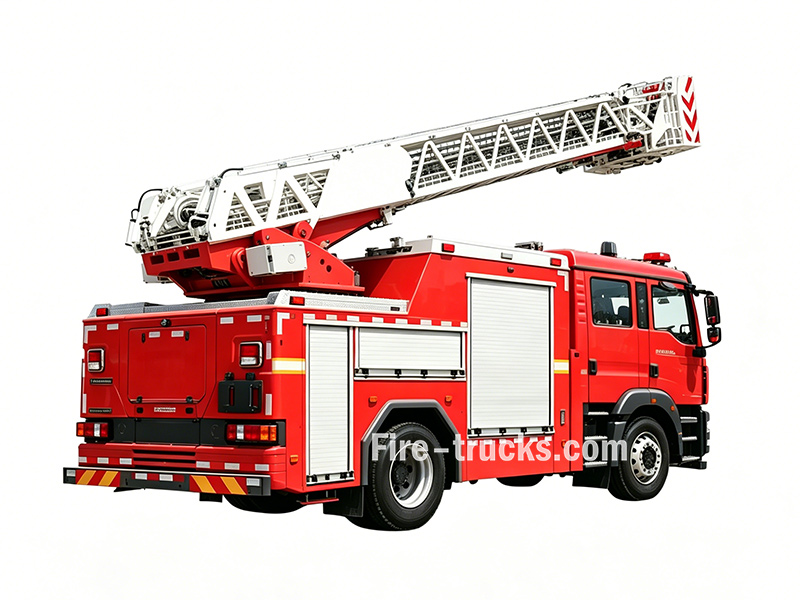

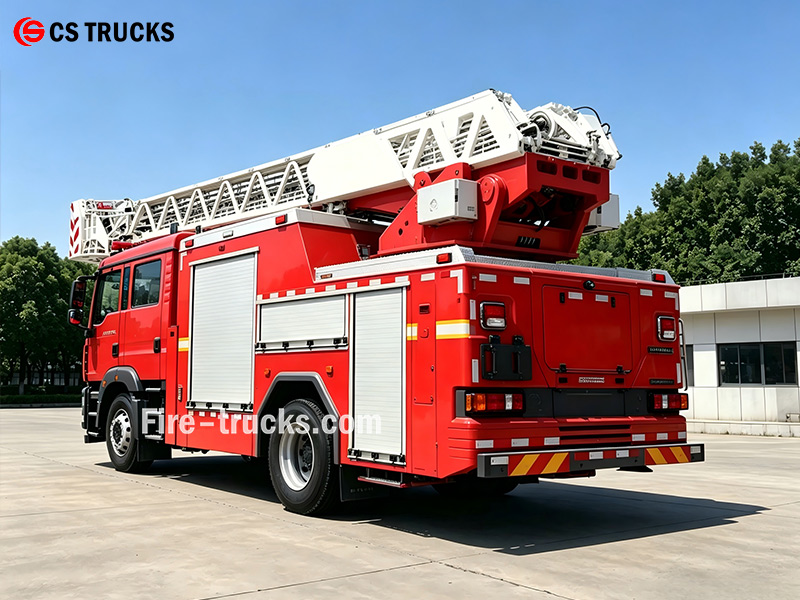

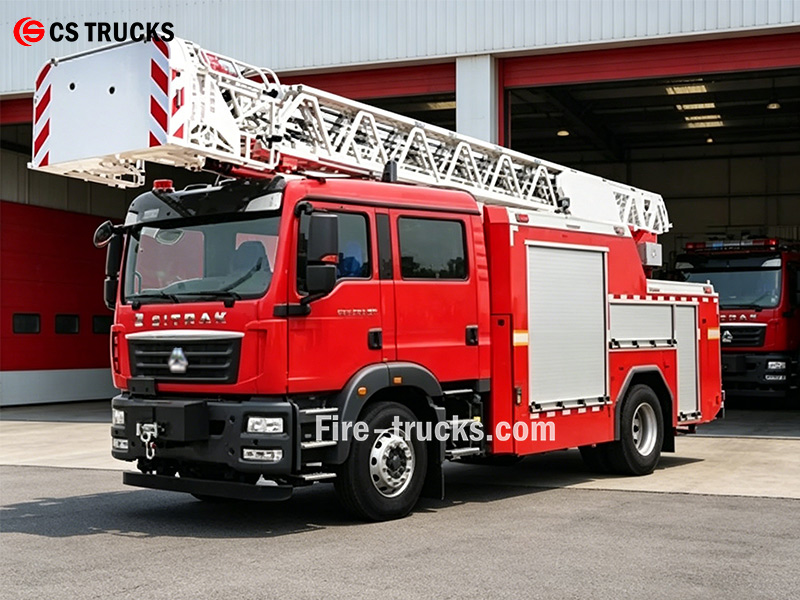

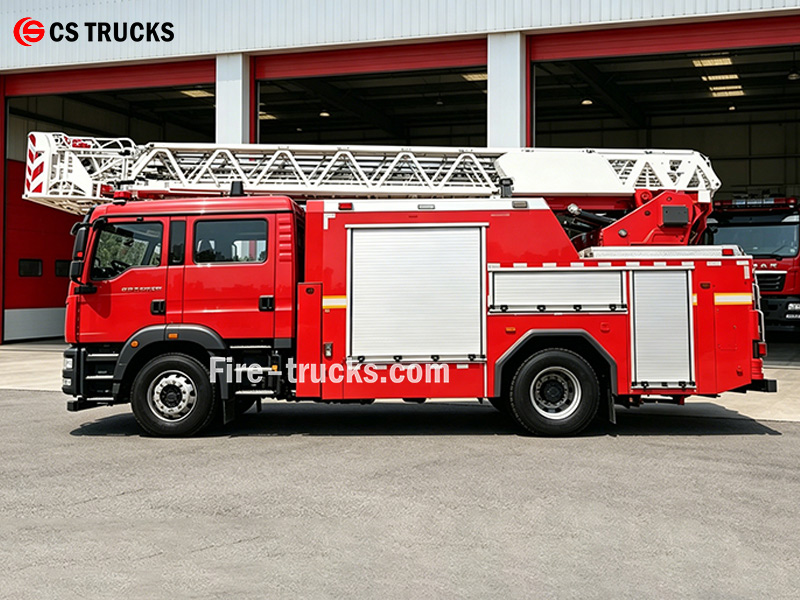

HOWO 25m 공중 사다리 소방차(공중 플랫폼 소방차, 사다리 소방 구조차 또는 고가 소방 장치라고도 함)는 257kW MC07H.35-60 엔진이 장착된 HOWO 4×2 섀시를 기반으로 제작되었습니다. 이HOWO 25m CAFS 소방 구조차은 25m 작업 높이와 15m 작업 반경에 도달하는 4단 신축식 사다리를 갖추고 있으며, 2,000L 물탱크와 350L 폼탱크를 추가로 장착합니다. CB10/60-MBP 소방 펌프는 3,600L/min의 유량을 제공하며, 지붕 모니터의 사거리는 65m입니다. 300kg 작업 플랫폼에는 지능형 자동 수평 조절 시스템이 포함되어 있습니다. 안전 기능으로는 과부하 보호, 기울기 차단, 충돌 방지, 야간 작업을 위한 5m LED 마스트 조명이 포함되어 있어 고층 건물 화재 구조, 산업 시설 보호 및 긴급 대응 임무에 신뢰할 수 있는 선택입니다.

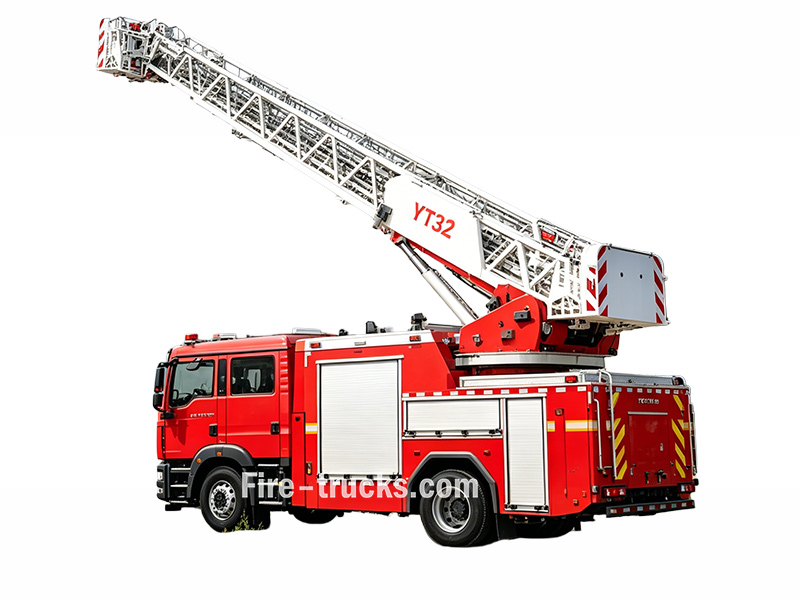

♦ HOWO 25미터 공중 플랫폼 소방차♦
| 주요 항목 |
HOWO 기술 매개변수공중 사다리 소방차 |
|
작업 용량 |
|
|
물탱크 |
4000L |
|
폼탱크 |
2000L |
|
공중 사다리 시스템 |
|
|
사다리 재질 |
25m |
|
최대 작업 반경 |
15m |
|
작업 플랫폼 정격 하중 |
300kg |
|
플랫폼 면적 |
1.34m² |
|
사다리 단수 |
4개의 동시 신축식 구간 |
|
사다리 재질 |
특수 고강도 형강 튜브 |
|
플랫폼 수평 조절 |
메카트로닉-유압식 지능형 독립 수평 조절 시스템 |
|
와이어 로프 길이 |
≥36m |
|
설치 위치 |
차량 전면, 4개의 지지 패드 포함 |
|
턴테이블 회전 |
연속 360° |
|
사다리 조합 동작 시간 |
≤55초 |
|
자체 보호 분사 유량 |
≥285L/min |
| 윈치 시스템 | |
|
구동 방식 |
전기 제어 |
|
최대 인장력 |
≥7000 kg |
|
와이어 로프 직경 |
≥11.5 mm |
|
와이어 로프 길이 |
≥36 m |
|
설치 위치 |
차량 전면, 4개의 패드 포함 |
|
소방 펌프 |
|
|
펌프 모델 |
CB10/60-MBP |
|
최대 유량 |
600 L/min |
|
1.2 MPa에서의 유량 (사다리 최대 높이) |
2400 L/min |
|
펌프 유형 |
섀시 엔진에서 전출력 PTO 사용 |
|
펌프 출구 연결부 |
DN80 × 2 (좌측 및 우측) |
|
펌프 흡입 연결부 |
DN125 × 2 (좌측 및 우측) |
|
커플링 공급 연결부 |
DN80 × 2 (좌측 및 우측) |
|
CAFS 시스템 |
|
|
CAFS 모델 |
CAFS 60/10/60-ZL-B |
|
CAFS 60/10/60-ZL-B |
0.85 MPa |
|
폼 비율 |
0.2~1% (완전 자동 조절) |
|
CAFS 출구 연결부 |
DN65 × 2 (좌측 및 우측) |
|
소방 모니터 |
|
|
모니터 모델 |
Elkhart PSKD10/60W-7100EXM |
|
모니터 유형 |
전기 제어, 수평/상하 각도 및 유량 패턴 조절 기능 포함 |
|
정격 유량 |
2400 L/분 |
|
범위 |
≥65 m |
|
최대 소방 반경 |
80 m |
|
수평 회전 |
-46° ~ +46° (±1°) |
|
운전실 |
|
|
구조 |
2열, 4도어, 무전기 인터페이스 예비 장착 |
|
좌석 |
2+4석, 3점식 안전벨트 장착, 후면 4개 좌석에는 6~9L 공기 실린더용 SCBA 브래킷 장착, 후면 4개 좌석 아래에 보관함 장착 |
|
추가 기능 |
차량 전자식 속도 제한 장치, 저온 시동 전기 가열 시스템 |
|
마스트 조명 시스템 |
|
|
경고등 |
운전실 지붕의 원형 적색등 2개, 후면 사각 적색 스트로브등 2개 |
| 사이렌 시스템 | 운전실에 통합 설치; 화재 경보, 사이렌, PA 기능 |
| 기타 장비 | |
| 후진 보조 시스템 | 후진 보조 시스템 |
| 공구 세트 |
표준 공구 세트 |
| 문서 | 사용 설명서(2부), 공구 목록, 액세서리 목록, 마모 부품 목록(5A/10A 퓨즈 포함, 각 5개), 섀시 문서, 인증서 |
| 섀시 문서, 인증서 | 소방 호스, 필터, 커플링, 렌치, 물/폼 건, 기본 공구 세트, 영어 설명서, 완전한 조명 및 경고 시스템, 후진 레이더 + 카메라, 자동 분리 배터리 충전기 |
»Ⅰ. 주요특징 :
★ MC07H.35-60 엔진, 257 kW 출력으로 고층 화재 구조 및 고가 작업 수행
★ HOWO 4×2 섀시와 4단 텔레스코픽 사다리, 25m 작업 높이 및 15m 작업 반경
★ CB10/60-MBP 소방 펌프(3,600 L/분) + PSKD10/60W-7100EXM 지붕용 방수포(65m 범위)
★ 2,000L 물탱크 + 350L 폼 탱크, 자동 수평 조절 기능이 있는 300kg 작업 플랫폼
★ 2×300W LED 마스트 조명 시스템(5m 상승 높이), 과부하 차단 및 기울기 보호를 포함한 완전한 안전 보호 기능
» Ⅱ. 제품 매개변수 :
| HOWO 25미터 고가 플랫폼 소방차 | |||
|
일반 |
트럭 섀시 |
HOWO 4x2 |
|
|
엔진 출력 |
350마력/ MC07H.35-60 | ||
|
최고 속도 |
100km/h |
||
|
전체 치수 L*W*H |
8825*2505*3950mm |
||
|
총 차량 중량 |
16850kg |
||
|
공차 중량 |
10550kg |
||
|
엔진 |
엔진 모델 |
MC07H.35-60 |
|
|
연료 유형 |
디젤 |
||
|
출력 |
350마력（257KW） |
||
|
배출 기준 |
유로 6 |
||
|
배기량 |
7360ml |
||
|
엔진 유형 |
직렬 6기통, 수랭식, 터보차저 디젤 엔진, 인터쿨링 |
||
|
섀시 |
구동 방식 |
4x2 | |
|
휠베이스 |
4500mm |
||
|
타이어 |
295/80R22.5 |
||
|
타이어 수 |
타이어 6개 및 스페어 타이어 1개 |
||
|
탱크 |
물탱크 |
2000L | |
|
폼 탱크 |
350L | ||

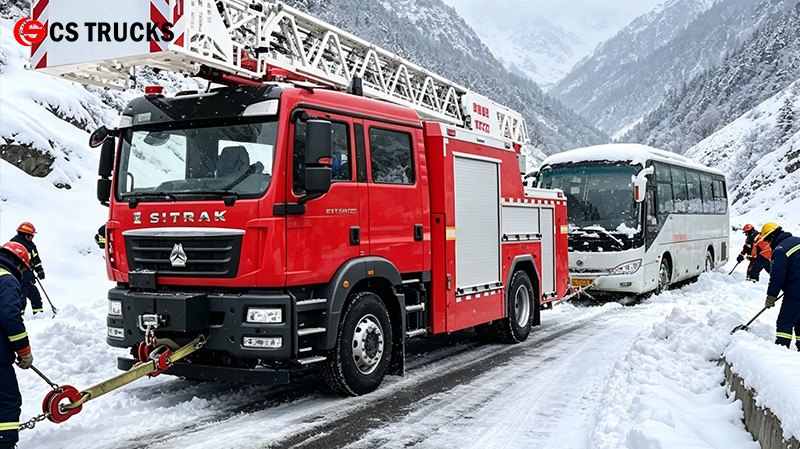

»Ⅲ.전방 견인 윈치 시스템 :
★ 복잡한 지형에 적합한 최대 75kN 견인력을 갖춘 전방 장착 견인 윈치, 38m × φ13mm 와이어 로프, 8° 수직 각도 및 5° 수평 각도
★ 12V/24V DC 전원, 430:1 2단 유성 기어 감속(스퍼 기어 + 유성 기어), 고강도 분말 야금 기어로 중부하 작업의 신뢰성 확보
★ 신뢰성 높은 제동 시스템을 갖춘 직렬 권선 모터 구동 및 클러치를 통한 수동 로프 해제—간편한 조작과 안전한 제어
| 견인 용량： | 16800lbs (7938 kgs) |
| 모터： | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| 감속비： | 430:1 |
| 강철 로프 크기： | Φ15/32"*87'(Φ12mm*26.5m) |
| 롤러 크기： | Φ3.5"*8.6"(Φ89mm*219mm) |
| 전체 치수： | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| 설치 치수： | 10"*4.5"(254mm*114.3mm) |
| 공차 중량： | 147.7Ibs(67kgs) |
» Ⅳ.공중 사다리 시스템 :

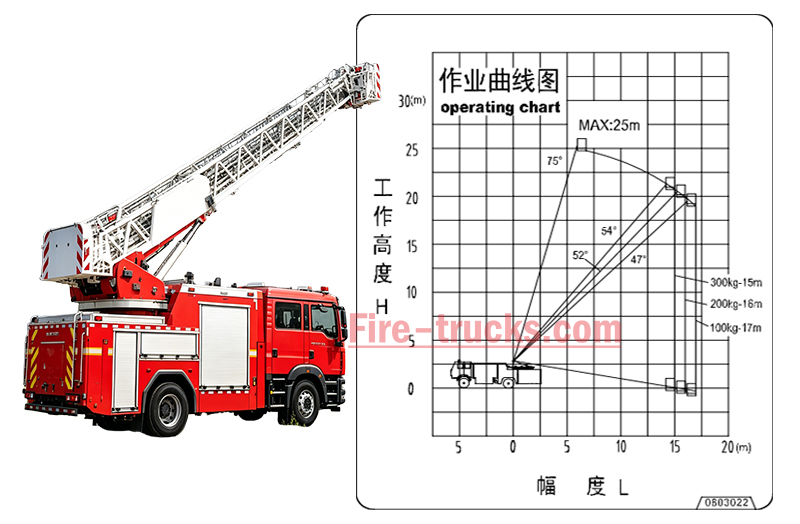

★ 최대 작업 높이 25m, 최대 도달 거리 15m를 갖춘 4단 동기식 신축 사다리로, 특수 강화된 고강도 프로파일 튜브로 제작되어 뛰어난 강성을 제공.
★ 작업 플랫폼은 300kg 하중과 1.34m² 면적으로 설계되었으며, 작동 중 자동으로 뒤집히고 전개되는 전기-기계-유압 지능형 자동 수평 유지 시스템을 갖춤.
★ 연속 360° 회전 가능한 턴테이블로 유연한 위치 조정이 가능하며, 3,550mm(폭) × 4,815mm(길이) 간격의 K형 아웃리거가 불균일한 지면에서도 안정적인 지지를 제공.
★ 사다리 조합 동작 시간 ≤55초, 아웃리거 수평 조정 시간 ≤30초; 자동 수평 유지, 원키 수납 및 비상 사용을 위한 수동 오버라이드 기능을 장착.
★ 통합 안전 보호 기능: 정격 용량의 1.1배에서 과부하 경고, 7° 기울기 차단, 충돌 방지 및 제한 위치에서 자동 저속 정지 기능.

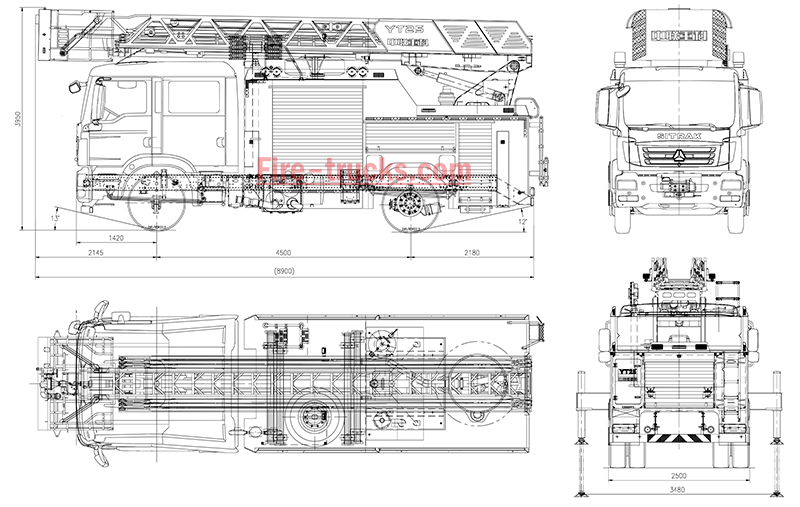

»Ⅴ.공중 사다리 소방 차량 구조 도면 :
»Ⅵ.F화재 장비:
HOWO 25m 공중 사다리 소방 차량은 고층 구조 및 고지대 화재 진압을 위해 4단 동기식 신축 사다리 시스템을 장착하고 있습니다. 이 차량은 2,000L 물탱크와 350L 포 소화약제 탱크를 탑재하며, CB10/60-MBP 소방 펌프(3,600 L/min) 및 PSKD10/60W-7100EXM 루프 모니터(65m 범위)와 조합됩니다. 300kg 작업 플랫폼은 작동 중 자동으로 회전 및 전개되는 지능형 자동 수평 유지 시스템을 갖추고 있습니다. 안전 보호 기능에는 과부하 차단, 기울기 정지, 충돌 방지, 야간 작업을 위한 5m LED 마스트 조명이 포함됩니다. 세부 구성은 다음과 같습니다:
»Ⅶ적용 시나리오:
