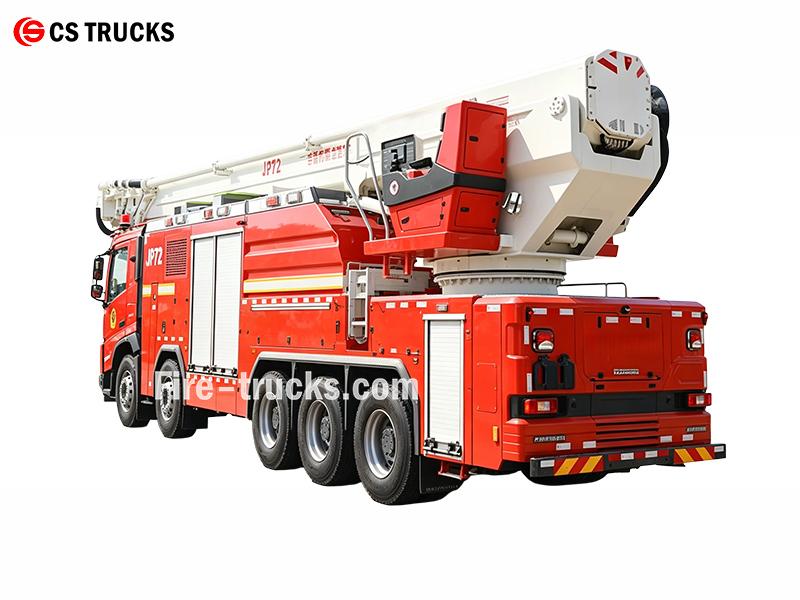

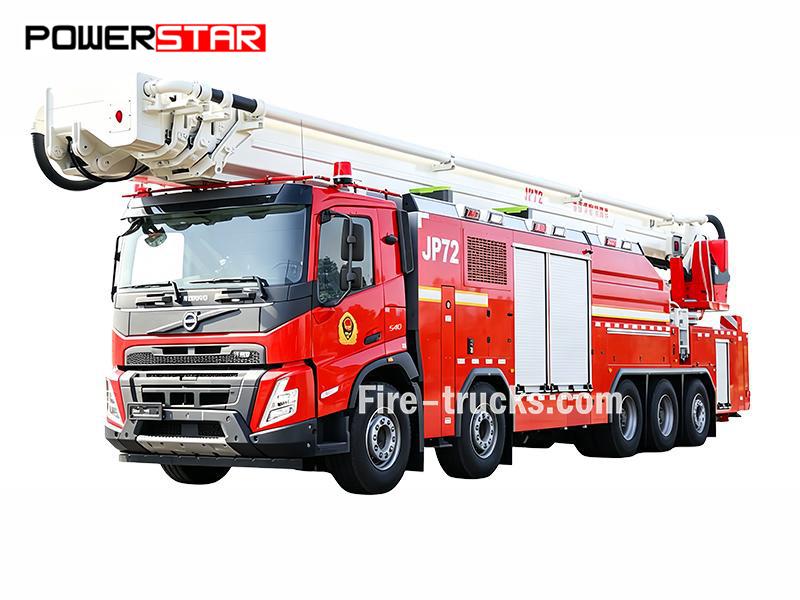

72미터 공중 사다리 소방 폼 소방차

72미터 공중 사다리 소방 폼 소방차
72미터 공중 사다리 소방 폼 소방차
72미터 공중 사다리 소방 폼 소방차
72미터 공중 사다리 소방 폼 소방차
72미터 공중 사다리 소방 폼 소방차
72미터 공중 사다리 소방 폼 소방차

72미터 공중 사다리 소방 폼 소방차

이 공중 플랫폼 소방차는 D13K540E 엔진(406 kW)과 10×4 차체로 구동됩니다. 72m 높이와 33m 거리까지 도달하는 7단 붐 시스템을 갖추고 있습니다. 이 차량은 6,500L의 물과 2,000L의 포 소화약제를 적재합니다. 소방 펌프 ZSP2650은 10,200 L/min을 공급하며, 지붕 모니터는 86m의 물 분사 범위를 갖습니다. 300 kg 작업 플랫폼에는 자동 수평 조절 기능이 포함되어 있습니다. 안전 기능으로는 과부하 차단, 기울기 보호, 야간 작업을 위한 전체 LED 조명이 포함됩니다.

  • 트럭 섀시:

    Volvo FM540 10×4

  • 작업 용량:

    6,500L water + 2,000L foam

  • 엔진 출력:

    550 HP/ D13K540E

  • 소방 펌프:

    US Fire Pump ZSP2650

  • 펌프 유량:

    10,200 L/min (max) / 4,800 L/min at ladder height (1.2 MPa)

  • 소방 모니터:

    Akron PLKD10/120B-5178

  • 모니터링 흐름:

    7,200 L/min @ 0.8 MPa

  • 모니터 범위:

    Water ≥86 m / Foam ≥81 m

  • :

    72 m
지금 문의하십시오
Facebook Linkedin Youtube Twitter Pinterest

이 72m 공중 사다리 소방 폼 소방차(비상 구조 소방차, 중장비 공중 소방차 또는 고층 물탑 차량이라고도 함)는 406kW D13K540E 엔진이 장착된 10×4 섀시를 기반으로 제작되었습니다. 이 72m 중장비 폼 소방차는 72m 작업 높이와 33m 작업 반경에 도달하는 7단 동기식 붐 시스템을 갖추고 있으며, 6,500L 물탱크와 2,000L 폼 탱크를 탑재하고 있습니다. 소방 펌프 ZSP2650은 10,200L/min의 유량을 제공하며, PLKD10/120B-5178 지붕 모니터는 86m 물 분사 거리와 81m 폼 분사 거리를 갖추고 있습니다. 300kg 작업 플랫폼에는 지능형 자동 수평 조절 시스템이 포함되어 있습니다. 안전 기능으로는 과부하 보호, 기울기 차단, 충돌 방지, 야간 작업용 전체 LED 조명이 포함되어 있어 고층 화재 구조, 석유화학 시설 보호 및 대규모 산업 비상 임무에 신뢰할 수 있는 선택입니다.

♦ 72미터 공중 사다리 소방 폼 소방차 ♦

주요 항목

72m 공중 사다리 소방 차량의 기술 매개변수

작업 용량

물탱크

6500L

폼 탱크

2000L

공중 사다리 시스템

사다리 높이

72m

최대 작업 반경

33m

작업 플랫폼 정격 하중

300kg

플랫폼 면적

1.34m²

사다리 구간

7개 구간(주 붐 4개 + 관절 붐 3개)

사다리 재질

특수 고강도 성형 강관

플랫폼 수평 조절

전자기계식 유압 지능형 독립 수평 조절 시스템

와이어 로프 길이

≥36m

설치 위치

차량 전면, 4개의 지지 패드 포함

턴테이블 회전

연속 360°

사다리 조합 동작 시간

≤55초

자체 보호 분사 유량

≥285L/min

소방 펌프

펌프 모델

US 소방 펌프 ZSP2650

최대 유량

10,200 L/min @ 1.03 MPa

1.2 MPa에서의 유량(사다리 최대 높이)

4,800 L/min @ 1.8 MPa

펌프 유형

섀시 엔진에서 분기된 스플릿 샤프트 PTO

펌프 배출 연결부

DN80 × 2 (좌측 및 우측)

펌프 흡입 연결부

DN150 × 4 (좌측 및 우측)

커플링 공급 연결부

DN80 × 2 (좌측 및 우측)

CAFS 시스템

CAFS 모델

US Foam Pro FSB120-C

포 소화제 혼합 비율

완전 자동 조절식

소방 모니터

모니터 모델

Akron PLKD10/120B-5178

모니터 유형

전기 제어 방식, 수평/상하 각도 및 유량 패턴 조절 가능

정격 유량

7,200 L/min @ 0.8 MPa

도달 거리

물≥86 m, 포 소화제≥81 m

최대 방수 반경

110 m

수평 회전

±56°

캐빈

구조

2열, 4도어, 무전기 인터페이스 예비 장착

좌석

2인

추가 기능

크루즈 컨트롤, 차량 실시간 모니터링 시스템, 냉간 시동 전기 가열

마스트 조명 시스템

경고등

운전실 지붕의 원형 적색등 2개, 후방의 사각형 적색 스트로브 2개
사이렌 시스템 운전실에 통합; 화재 경보, 사이렌, PA 기능
기타 장비
후진 보조 시스템 후진 레이더 + 카메라 + 운전실 디스플레이
공구 키트
 표준 공구 키트
문서 사용 설명서(2부), 공구 목록, 액세서리 목록, 마모 부품 목록, 섀시 문서, 인증서
표준 장비 소방 호스(4개), 흡수 호스(4개), 필터, 커플링, 렌치, 폼 건, 기본 공구 키트, 영어 설명서, 완전한 조명 및 경고 시스템, 후진 레이더 + 카메라, 자동 분리 배터리 충전기



»Ⅰ. 주요특징 :



★ D13K540E 엔진, 406 kW로 고층 화재 구조 및 대규모 고가 작업에 적합

★ FM540 10×4 섀시와 7단 동기식 붐 시스템, 72m 작업 높이 및 33m 작업 반경

★ 미국 소방 펌프 ZSP2650(10,200 L/min) + Akron PLKD10/120B-5178 지붕 모니터(86m 방수 범위, 81m 폼 분사 범위)

★ 6,500L 물탱크 + 2,000L 폼 탱크, 자동 수평 조절 기능이 있는 300 kg 작업 플랫폼

★ 전체 LED 조명 시스템, 자동 수평 조절 기능의 H형 스마트 아우트리거, 과부하 차단, 기울기 보호, 풍속 모니터링을 포함한 종합 안전 보호 기능

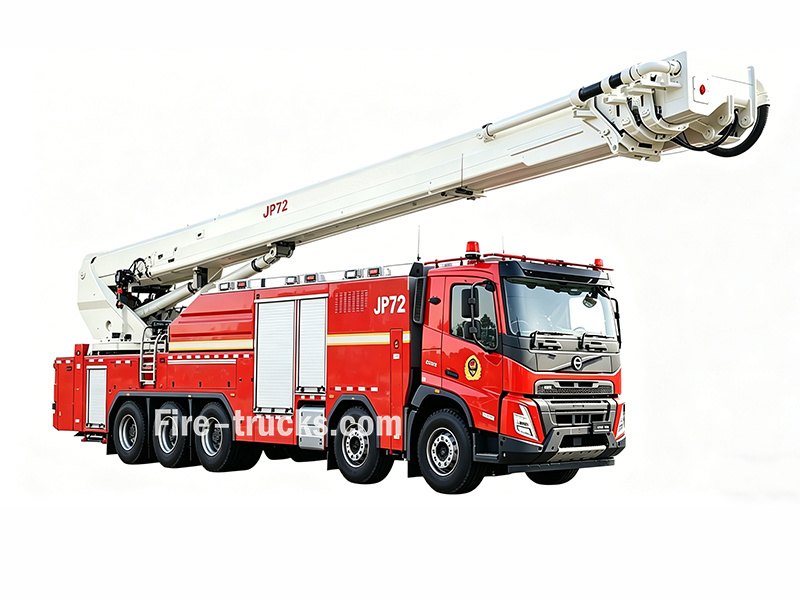

  • 72 Meter CAFS Fire Fighting Ladder Truck

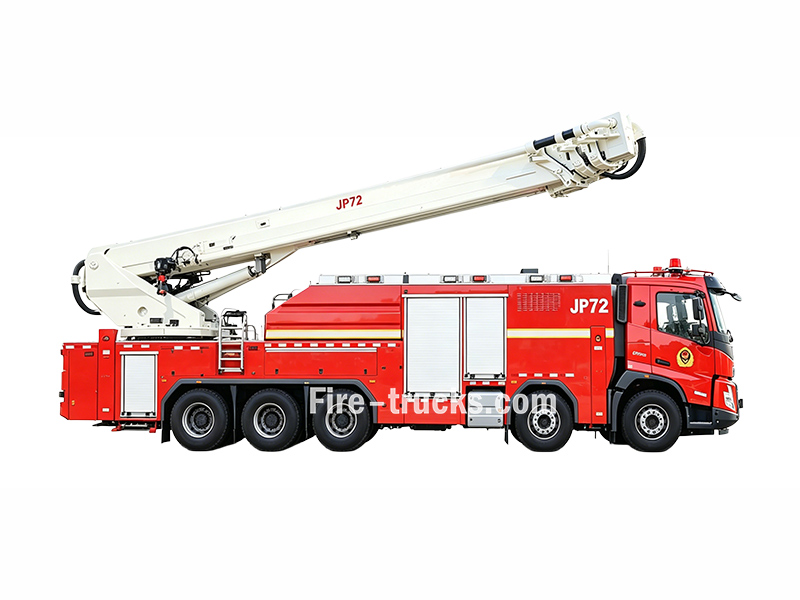

  • 72 Meter Aerial Ladder Truck for Fire Rescue

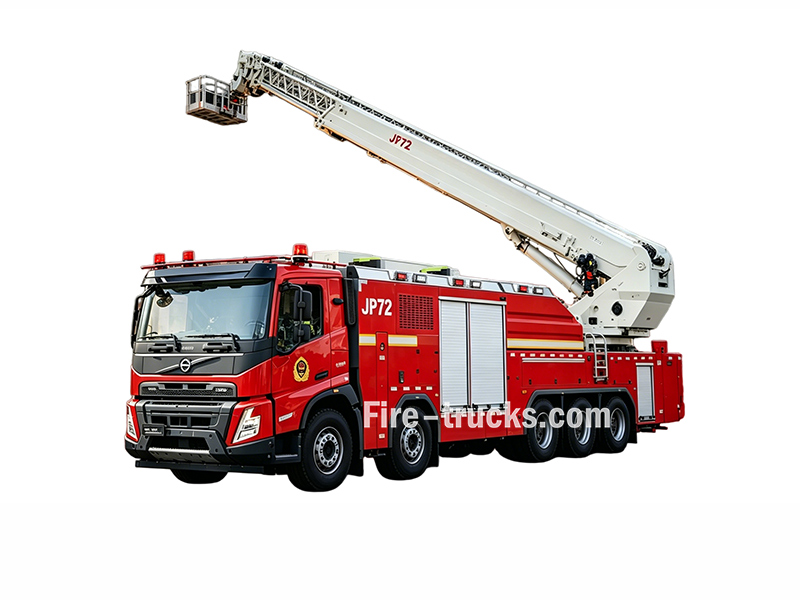

  • 72 Meter Aerial Platform Fire Fighting Vehicle

»Ⅱ. 제품매개변수 :

72미터 고가 사다리 소방 폼 소방차

일반 사항

트럭 섀시

Volvo FM540 10×4

엔진 출력

 550 HP / D13K540E

최고 속도

100 km/h

전체 치수 L*W*H

13630*2550*3800 mm

총 차량 중량

49000 kg

공차 중량

39000 kg

엔진

엔진 모델

D13K540E

연료 유형

디젤

출력

550 HP（406KW）

배출 기준

Euro VI

엔진 유형

직렬 6기통, 수랭식, 터보차저 디젤 엔진, 인터쿨링

섀시

구동 방식

 10x4

축간거리

1995+4005+1370+1380 mm

타이어

전륜: 385/65 R22.5; 후륜: 315/80 R22.5

타이어 수

타이어 10개 및 스페어 타이어 1개

탱크

물탱크

 6500L

폼 탱크

 2000L

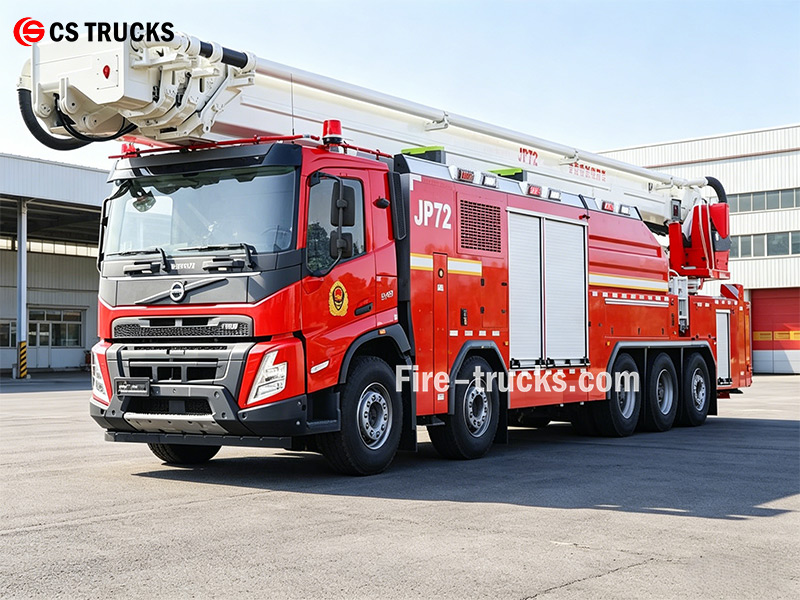

  • 72 Meter High Rise Aerial Ladder Fire Truck

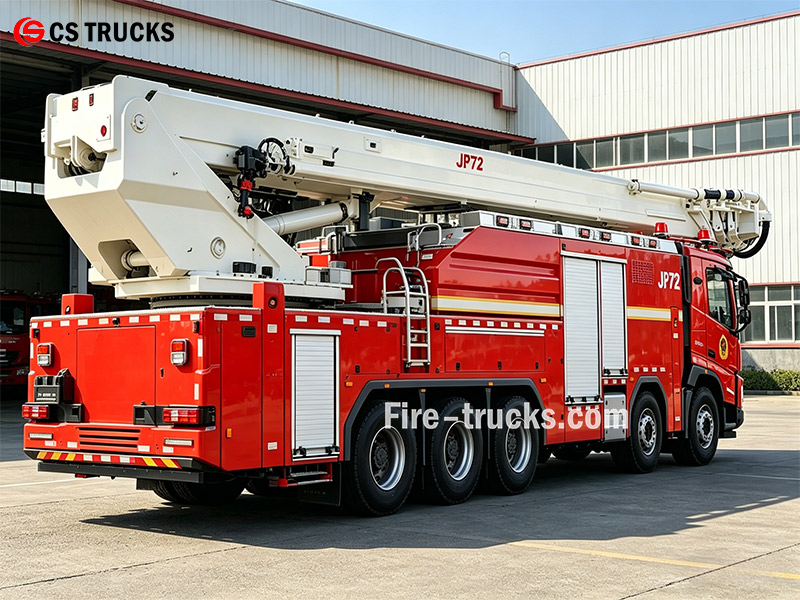

  • HOWO 72 Meter Emergency Fire Rescue Ladder Vehicle

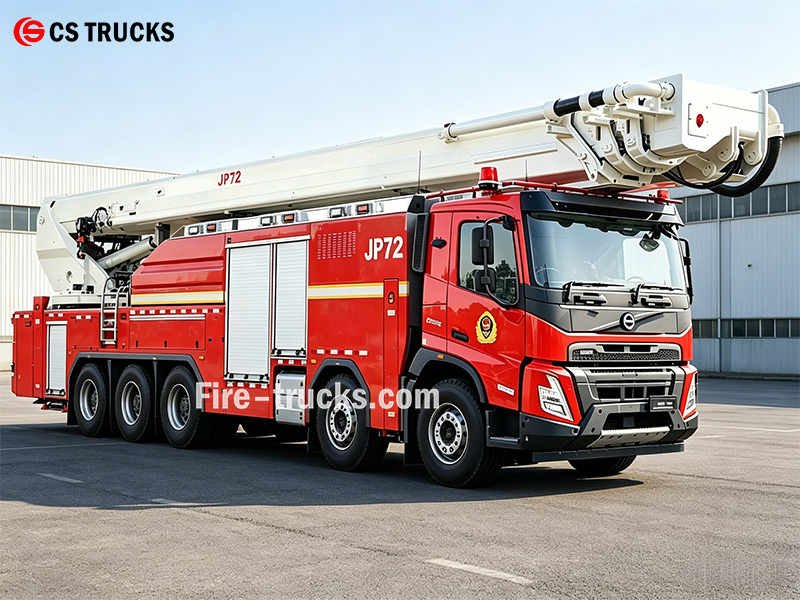

  • HOWO 72 Meter Aerial Ladder Platform Fire Engine

» Ⅲ.공중 사다리 시스템: :

★ 최대 작업 높이 72m와 작업 반경 33m를 갖춘 7단 동기식 붐 시스템으로, 높은 강도의 강철로 제작되어 뛰어난 강성과 안정성을 제공합니다.

★ 작업 플랫폼은 300kg 하중 등급이며, 붐 이동 중에도 플랫폼이 수평을 유지하도록 보장하는 지능형 전기 유압식 자동 수평 조절 시스템을 갖추고 있습니다.

★ 연속 360° 회전 가능한 턴테이블로 유연한 위치 조정이 가능하며, 9,500mm(길이) × 6,000mm(폭) 스팬의 H형 아웃리거가 불균일한 지면에서도 안정적인 지지를 제공합니다.

★ 붐 조합 동작 시간 ≤180초, 아웃리거 수평 조절 시간 ≤35초이며, 자동 수평 조절, 원키 수축 및 비상 사용을 위한 수동 전환 기능을 갖추고 있습니다.

★ 통합 안전 보호 기능: 과부하 경고, 기울기 차단, 충돌 방지, 풍속 모니터링(≤12.5 m/s), 아웃리거 인터록 및 제한 위치에서의 자동 감속 정지 기능.

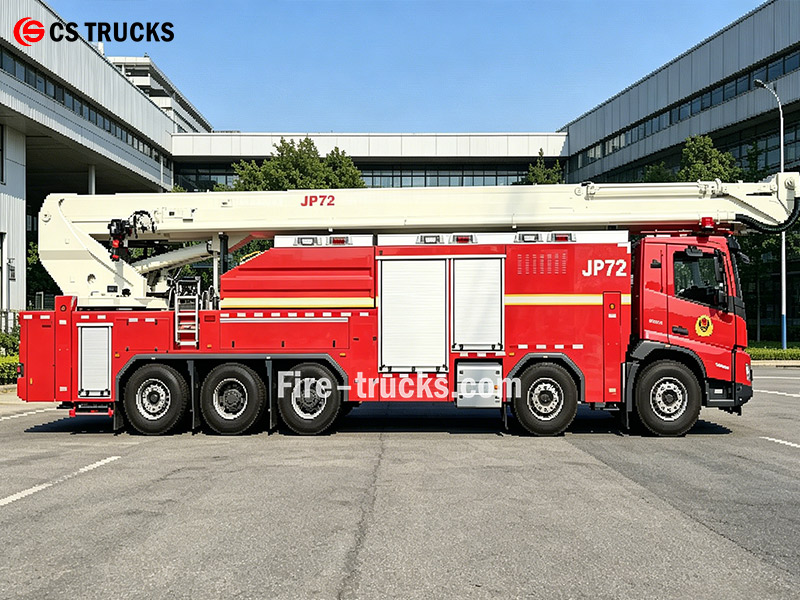

howo 72 Meter Heavy Duty Aerial Rescue Fire Truck

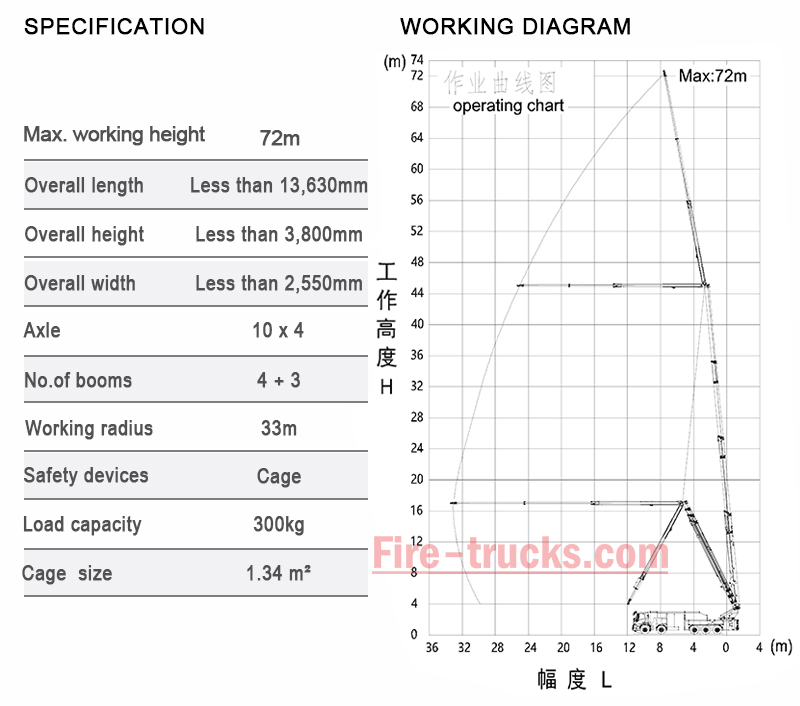

Aerial Fire Truck Operation Instruction Diagram

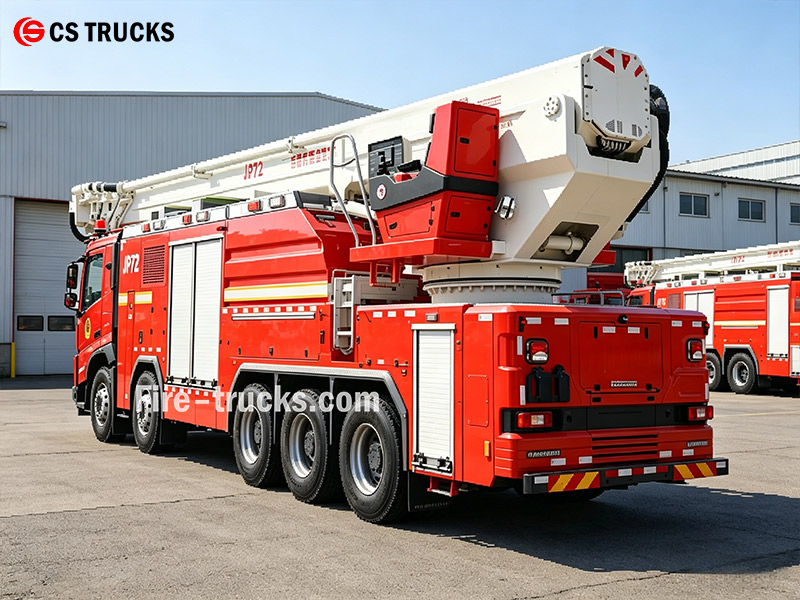

howo 72 Meter Automatic Outrigger Fire Ladder Truck

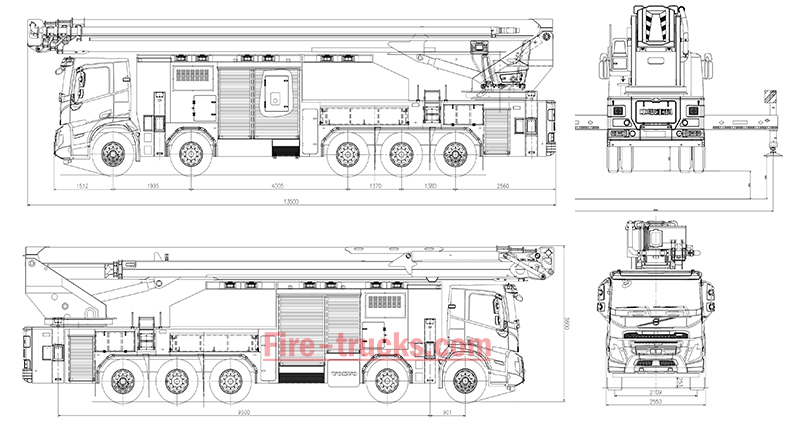

» Ⅳ.A공중 사다리 소방 차량 구조 도면:

howo 72 Meter Aerial Platform Fire Fighting Vehicle Structure drawing» Ⅴ.F소방 장비:

이 72m 고가 소방 차량은 초고층 구조 및 극고도 화재 진압을 위해 7단 동기식 붐 시스템을 장착했습니다. 이 차량은 6,500L 물탱크와 2,000L 폼 탱크를 탑재하며, US Fire Pump ZSP2650(10,200L/min)과 Akron PLKD10/120B-5178 지붕 모니터(물 분사 거리 86m, 폼 분사 거리 81m)를 조합합니다. 300kg 작업 플랫폼에는 붐 작동 전 과정에서 플랫폼을 수평으로 유지하는 지능형 자동 수평 유지 시스템이 적용되었습니다. 안전 보호 기능에는 과부하 차단, 기울기 정지, 충돌 방지, 풍속 모니터링, 아웃리거 연동, 야간 작업용 전체 LED 조명이 포함됩니다. 세부 구성은 다음과 같습니다:

fire rescue equipment

fire rescue equipment

» Ⅵ응용 시나리오:

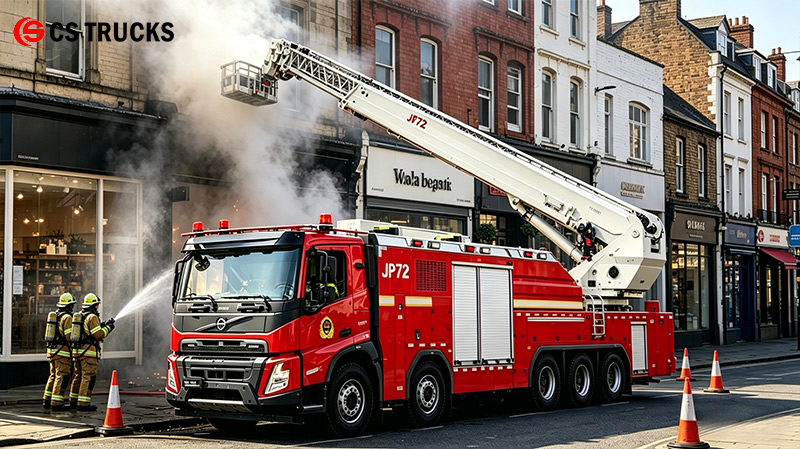

howo 72 Meter 360 Degree Turntable Aerial Ladder Fire Truck

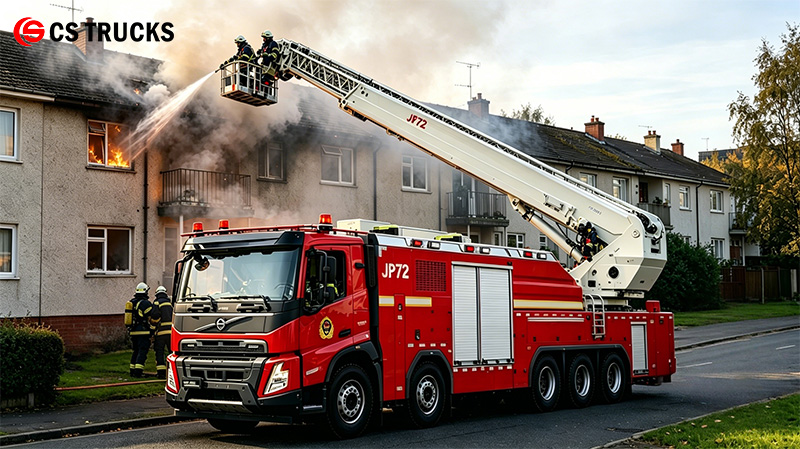

howo 72 Meter High Capacity Water Tank Fire Ladder Truck









메시지 남기기
당사 제품에 관심이 있으시고 자세한 내용을 알고 싶으시면 여기에 메시지를 남겨주세요. 최대한 빨리 답변드리겠습니다.
제출

관련 제품

HOWO Emergency Rescue Fire Fighting Truck
HOWO 25미터 고가 플랫폼 소방 차량

HOWO 25미터 고가 작업 플랫폼 소방차는 MC07H.35-60 엔진(257 kW)과 HOWO 4×2 섀시로 구동됩니다. 4단 텔레스코픽 사다리를 장착하여 높이 25m, 수평 거리 15m까지 도달합니다. 이 차량은 물 2,000L와 폼 350L를 적재합니다. CB10/60-MBP 펌프는 분당 3,600L를 공급하며, 지붕 모니터의 분사 범위는 65m입니다. 300kg 작업 플랫폼에는 자동 수평 조절 기능이 포함되어 있습니다. 안전 기능으로는 과부하 차단, 기울기 보호, 야간 작업을 위한 5m LED 마스트 조명이 포함됩니다.

세부
Fire truck with PL24 fire monitor
소방차용 거품대포 PL24

PL24 소방차용 폼 캐논은 높은 유량, 긴 사거리 및 안정적인 분사 기능을 갖춘 중장거리 화재 진압용 고효율 소방 장비입니다. PL24 화재 모니터 직류 모드와 분무 모드를 전환할 수 있어 안전거리를 유지하면서 화재 진압 효율을 높이고 다양한 소방 요구 사항을 충족합니다.

세부
ISUZU NPR 190HP Water Pumper Fire Rescue Truck - PowerStar Trucks
ISUZU NPR 190HP 물 펌프 소방 구조 트럭

SUZU NPR 190HP 워터 펌퍼 구조 트럭은 4×2 ISUZU 섀시를 기반으로 제작되었으며 190HP 출력을 내는 4HK1-TCG61 디젤 엔진으로 구동됩니다. 운전석 뒤에는 4,000리터 물탱크가 장착되어 있습니다. 후면 펌프실에는 1.0MPa에서 정격 40L/s 성능을 발휘하는 CB10/40 소방 펌프가 들어 있습니다. 지붕에는 PS8/40 방수포가 장착되어 있으며, 최대 60미터까지 물을 분사하고 360° 전체 회전이 가능하며 -35°에서 최대 70°까지 기울일 수 있습니다. 측면 수납 공간에는 소방 호스, 흡수관, 커플링, 렌치, 폼 건, 기본 공구 키트가 보관되어 있어 초기 진압에 필요한 모든 장비를 갖추고 있습니다.

세부
HOWO Dual Tank Dry Powder Fire Suppression Truck
HOWO TX 다중 분말 펌프 소방차

HOWO TX 다중 분말 펌퍼 소방차는 4350+1350mm 휠베이스의 SINOTRUK HOWO 6×4 섀시를 기반으로 제작되었습니다. 이 차량은 정격 출력 340HP의 Weichai WP10.340E32 엔진으로 구동되며 HW 10단 변속기와 결합됩니다. 차량에는 3000L 물탱크와 3000L 건식 분말 탱크가 탑재됩니다. CB10/80 소방 펌프(1.0MPa에서 80L/s)와 지붕 장착형 방수포(45L/s, 사거리 65m)가 화재 진압을 담당합니다. 15MPa의 질소 병 80L 9개가 건식 분말 시스템을 구동합니다.

세부

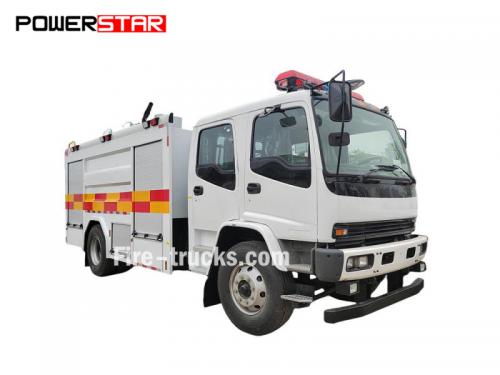

Albania ISUZU foam fire fighting tanker truck - PowerStar Trucks
