몰도바 긴급 이스즈 소방 서비스 픽업 도면 공유

ISUZU 4x4 offroad fire fighting trucks are specialized designed and produced based on original ISUZU technology truck chassis, optional chassis model QL1070BUHWY with wheelbase 3360mm and QL1070BUKWY with wheelbase 3815mm, Equipped 120HP and emission 2999ml, matched MSB 5 shift manual gearbox for efficiently power output and lower fuel comsumption. 4x4 offroad drive model with in cabin control button for wildland working, full sets fire fighting and rescue tools, all guarantee newly designed ISUZU NKR 4x4 AWD fire engine an ideal wildland rescue truck.   PDF Download: ISUZU NKR 4x4 offroad Fire Rescue Truck design drawing   Name Model Engine Agent Pump Monitor Control Tools Isuzu fire truck 4x4 Offroad 4KH1CN6LB 120HP / 2999cc 2000L Water 500L foam CB10/30 PL8/24 Integrated Full Equipped   ISUZU 4x4 offroad fire engine for forest fire extinguishing   How to produce ISUZU NKR 4x4 offroad wildland fire fighting truck? ⇓ ISUZU wildland fire truck is special designed 4x4 offroad fire engine and used for forest fire extinguishing. Which fully relay on the advanced feature of ISUZU NKR 4x4 offroad truck chassis, and each truck chassis modify as 4x4 will do wildland testing, including mountain climbing with slope angle over 40 degree, also escape from the quagmire, the in cabin air way control valve can make the change more conveniently: 4x2 / 4x4 drive model High Speed / Low Speed optional Name ISUZU Fire Truck Cabin NKR, optional color and painting Driving LHD 4x4 offroad Engine 4KH1CN6LB diesel engine, 120HP and emission can be 2999cc Tranmission MSB 5 shift manual type, 5F & 1R Wheelbase 4500 mm Tire 7.00R16, 6+1 units   After wildland testing, ISUZU 4x4 offroad truck will chassis will be in POWERSTAR factory for fire tanker upper body kit design and manufacturer, customized 2000Liters water tanker and 500Liters foam tanker, all based on stainless steel 304 material, inner designed with baffles. Sandwich PTO get power from MSB 5 shift manual gearbox and transfer to rear mounted CB10/30 fire pump via shaft, top mounted with PL8/24 water foam fire monitor, details specification and 3D drawing as below: Capacity 2000L water tank and 500L foam tank Tanker Material Stainless Steel SS304 material, thickness 4mm Fire Pump Top Chinese brand CB10/30 model Flow rate: 30 L/s Pressure: 1.0 Mpa Rotation Speed: 3050±50 rpm Working Power: 49 kW Self Suction Height: 3-7m Fire Monitor Top Chinese brand PL8/24 model Flow rate: 24 L/s Pressure: 0.8-1.0 Mpa Position: Top Mounted Painting 100% customized painting and logos     ISUZU 4x4 fire truck 3D drawing   ISUZU 4x4 offroad wildland rescue fire fighting truck 3D drawing     Isuzu 4x4 Fire Truck with Off-road functions mainly used in tough road conditions, with recommend speed not too high. ⇓ 1.    Off-road Isuzu 4x4 / 6x6 fire truck not allowed driving with speed over 50km/h. If speed at 50km/h, truck should stop for one hour after...

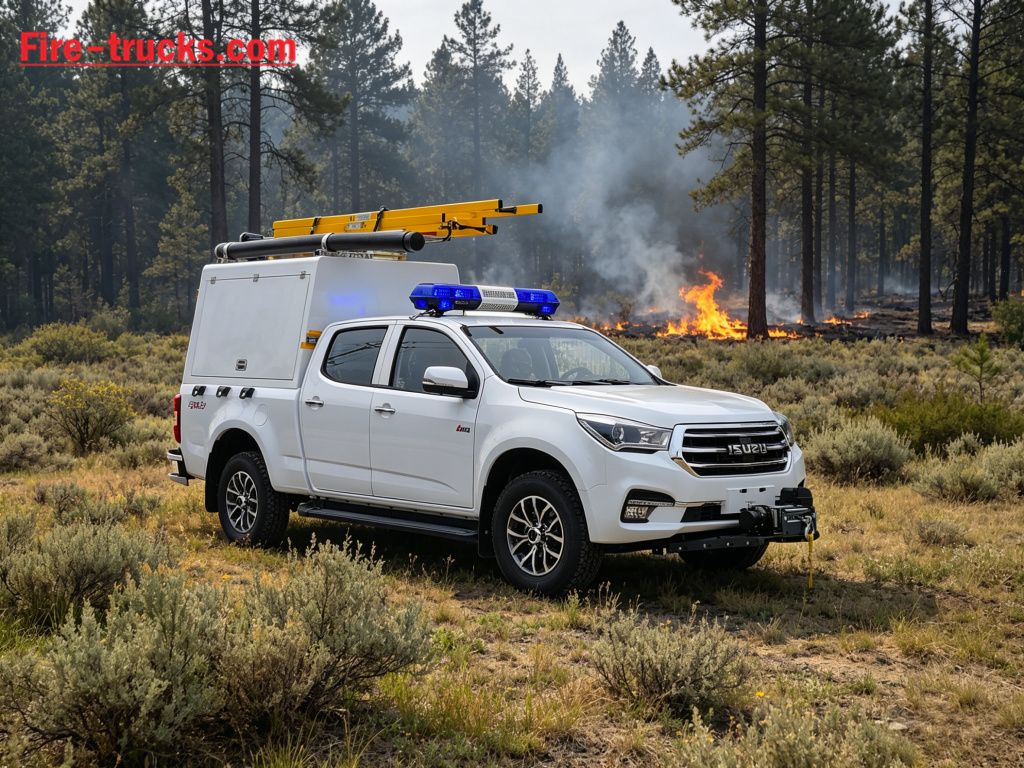

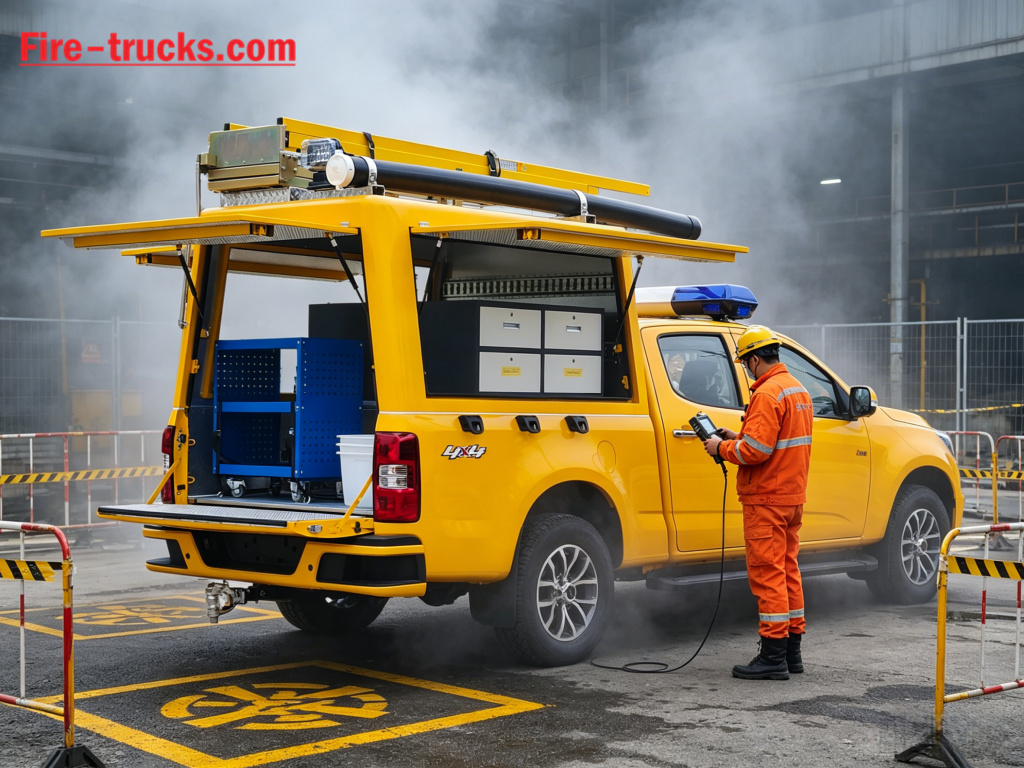

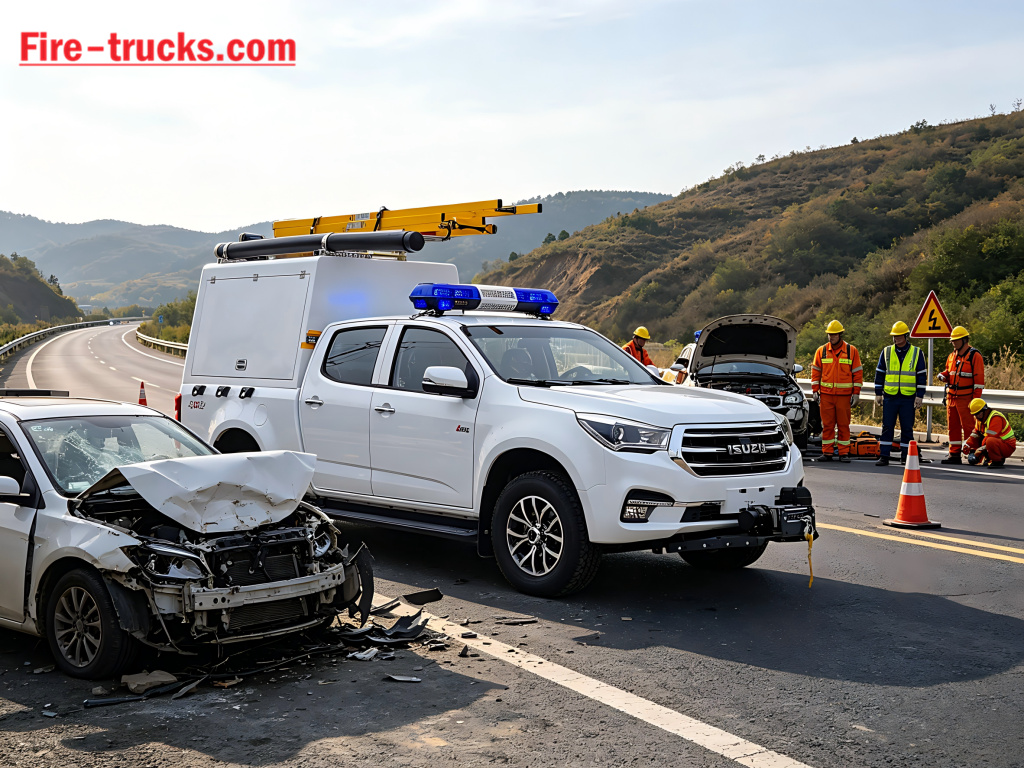

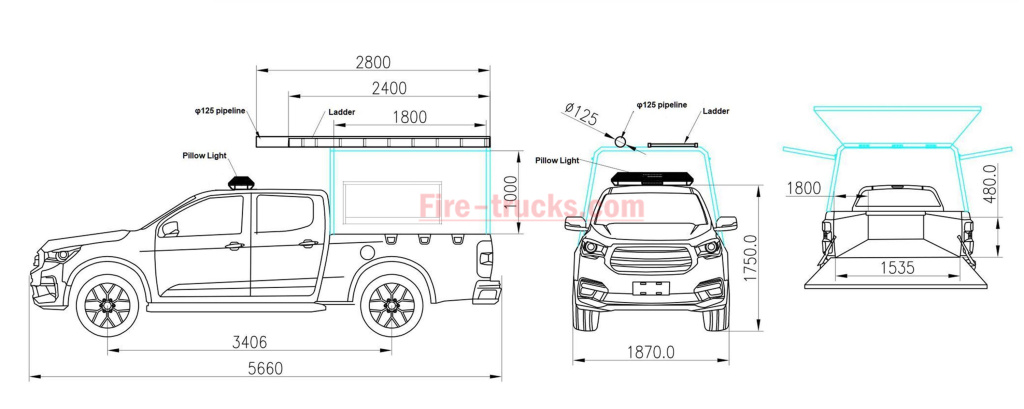

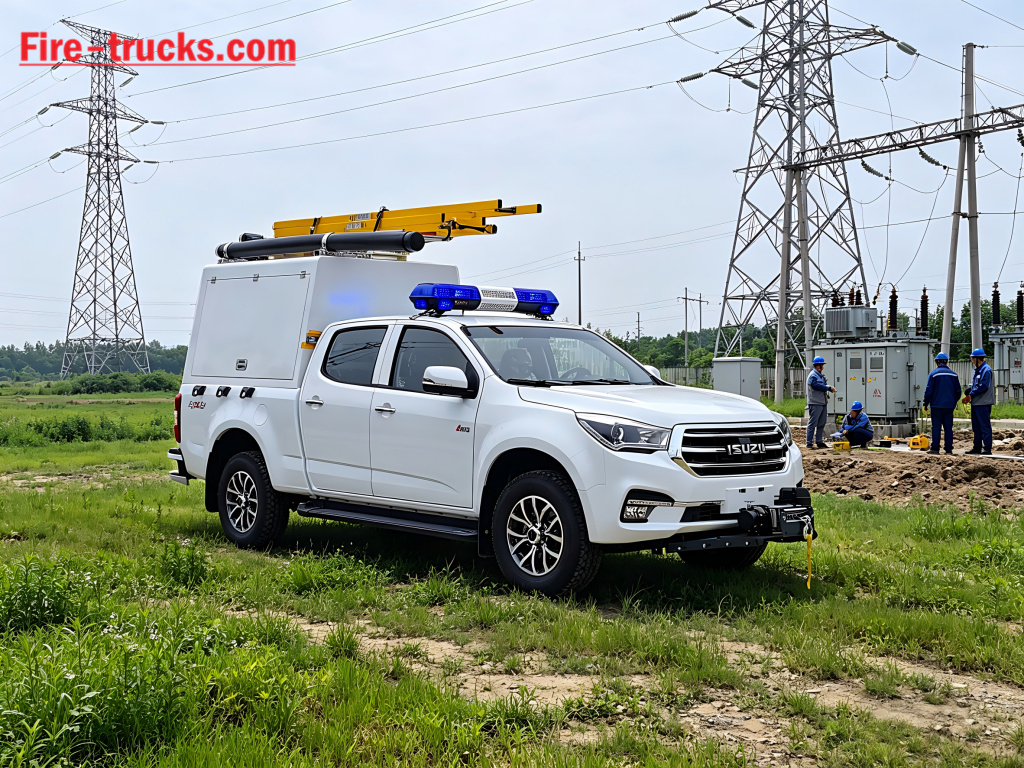

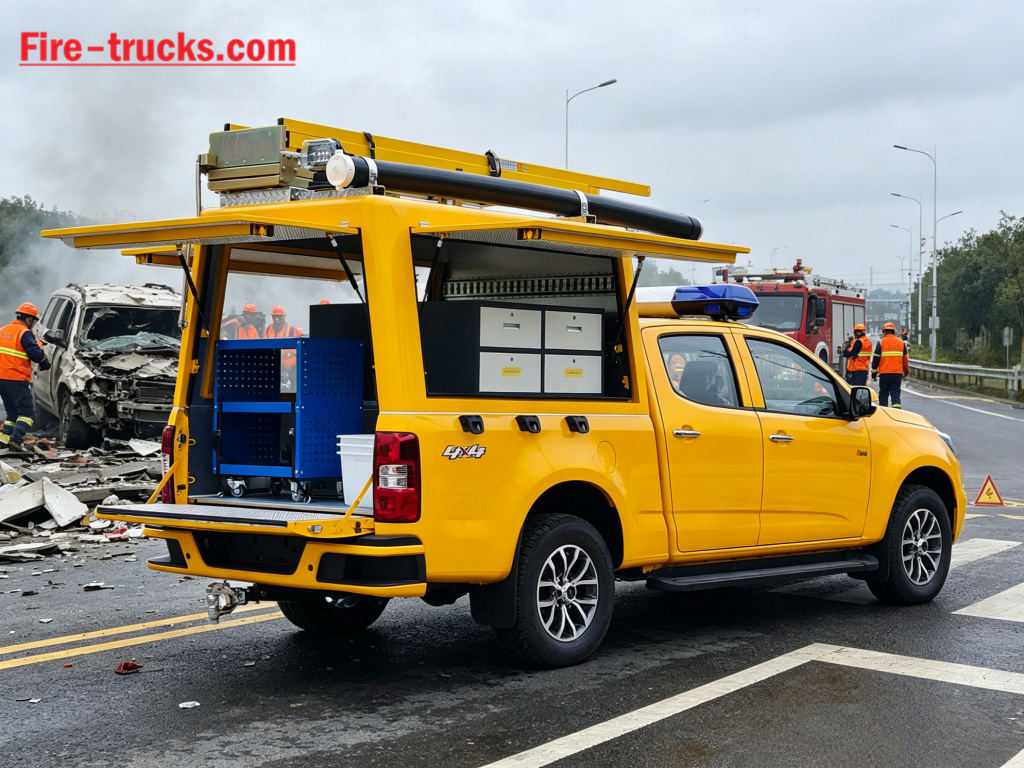

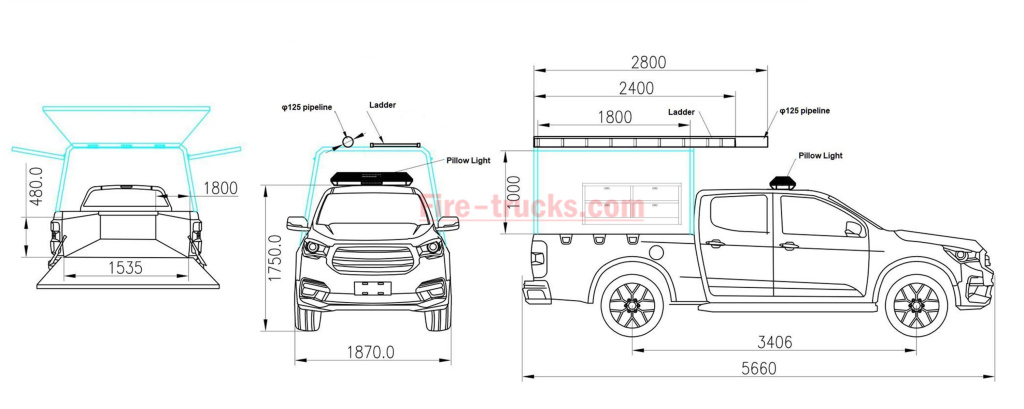

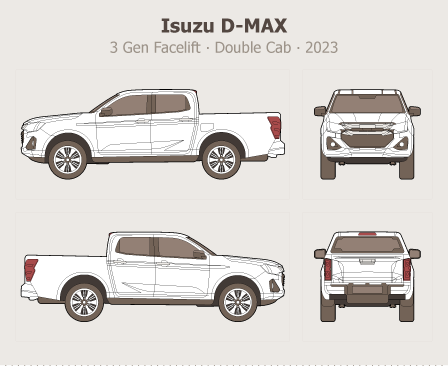

몰도바 긴급 이스즈 소방 서비스 픽업트럭이스즈 화재 구조 픽업 또는 이스즈 RIV 픽업이라고도 불리는 이 차량은 높은 기동성과 강력한 오프로드 성능을 결합하여 다양한 구조 요구에 대응합니다. 도심에서는 좁은 도로와 지하 주차장을 민첩하게 통과하며 고장 난 차량을 신속하게 견인할 수 있고, 복잡한 지형에서는 산악 지역과 모래 지역까지 진입하여 인원 수색 및 구조와 물자 운송을 수행할 수 있습니다.   또한 모듈식 개조가 가능하여 소형 소방차, 비상 전력 차량, 배수 및 홍수 방지 차량으로 변환할 수 있으며, 초기 화재 진압, 전력 공급 보장, 도시 침수 관리에 참여하여 긴급 구조 및 지방자치 공학 분야에서 매우 효율적인 장비가 됩니다.     몰도바 긴급 이스즈 소방 서비스 픽업트럭 도면 공유   몰도바 긴급 이스즈 소방 서비스 픽업트럭 도면 공유     고속도로 사고 수리 이스즈 픽업트럭 구조 차량이스즈 픽업트럭 구조 차량은 작고 민첩한 차체로 고속도로 사고 현장에 신속하게 도착할 수 있습니다. 견인 및 인양을 통해 고장 나거나 손상된 차량을 이동할 수 있으며, 탑재된 해체 공구, 구급 키트, 소화기 및 기타 장비를 활용하여 갇힌 사람 구조, 초기 화재 대응, 효율적인 도로 정리, 고속도로 교통 질서 유지와 운전자 및 승객 안전 확보를 지원할 수 있습니다.     긴급 통신선 수리 발전기와 수리 공구를 갖춘 이스즈 브랜드 픽업트럭 구조 서비스 차량은 긴급 통신선 수리를 지원하고 통신 네트워크의 신속한 복구를 보장하여 긴급 통신 지원에서 중요한 역할을 합니다.     지진 구조 지진 발생 후 이스즈 4X4 픽업트럭은 강력한 오프로드 성능을 바탕으로 재난 지역 깊숙이 진입하여 구조 해체 장비와 생명 탐지 장비를 운반하고, 갇힌 사람을 수색하며, 긴급 물자를 운송합니다. 또한 임시 지휘 및 전력 공급 거점으로 활용되어 지진 피해 지역의 생명선 복구를 지원합니다.     교통 사고 구조 이스즈 픽업트럭 긴급 서비스 차량은 교통 사고 현장에 신속히 출동하여 현장 경고, 부상자 구조, 도로 정리 및 교통 통제를 수행하고 사고 처리와 긴급 대응에 협력합니다. 또한 도로 교통을 빠르게 복구하고 사고 구조의 안전성과 효율성을 확보하기 위해 최선을 다합니다.         이스즈 픽업 소방 서비스 차량 긴급 구조 장비 목록   분류 장비명 규격 수량 용도 구성 수준 소방 및 급수 시스템 차량 탑재 소방 펌프 중저압 1.0~2.0MPa 1세트 화재 현장 가압 급수 필수   소방 호스 Φ65 롤당 20m 4~6롤 물 공급 및 연결 필수   직사 및 분사 겸용 �
