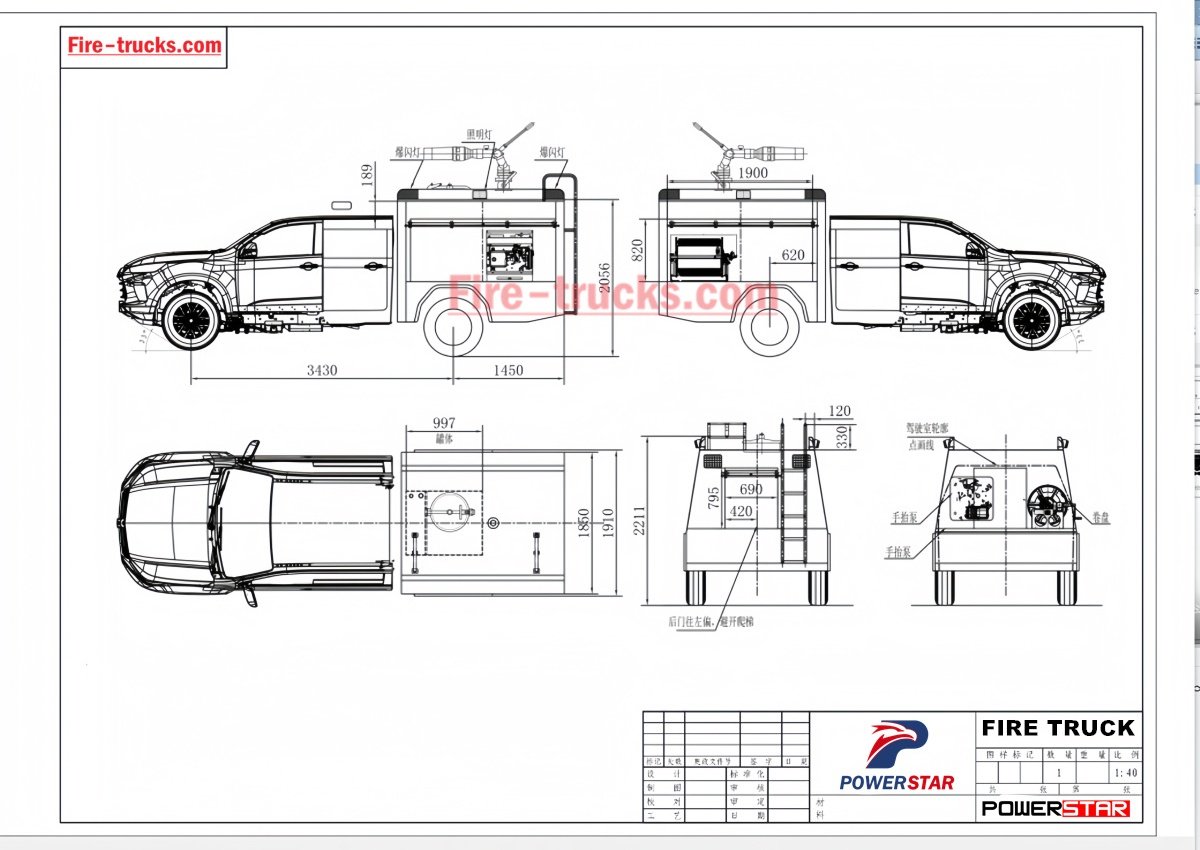

ISUZU 4x4 RIV 구조 소방 픽업 설계 도면

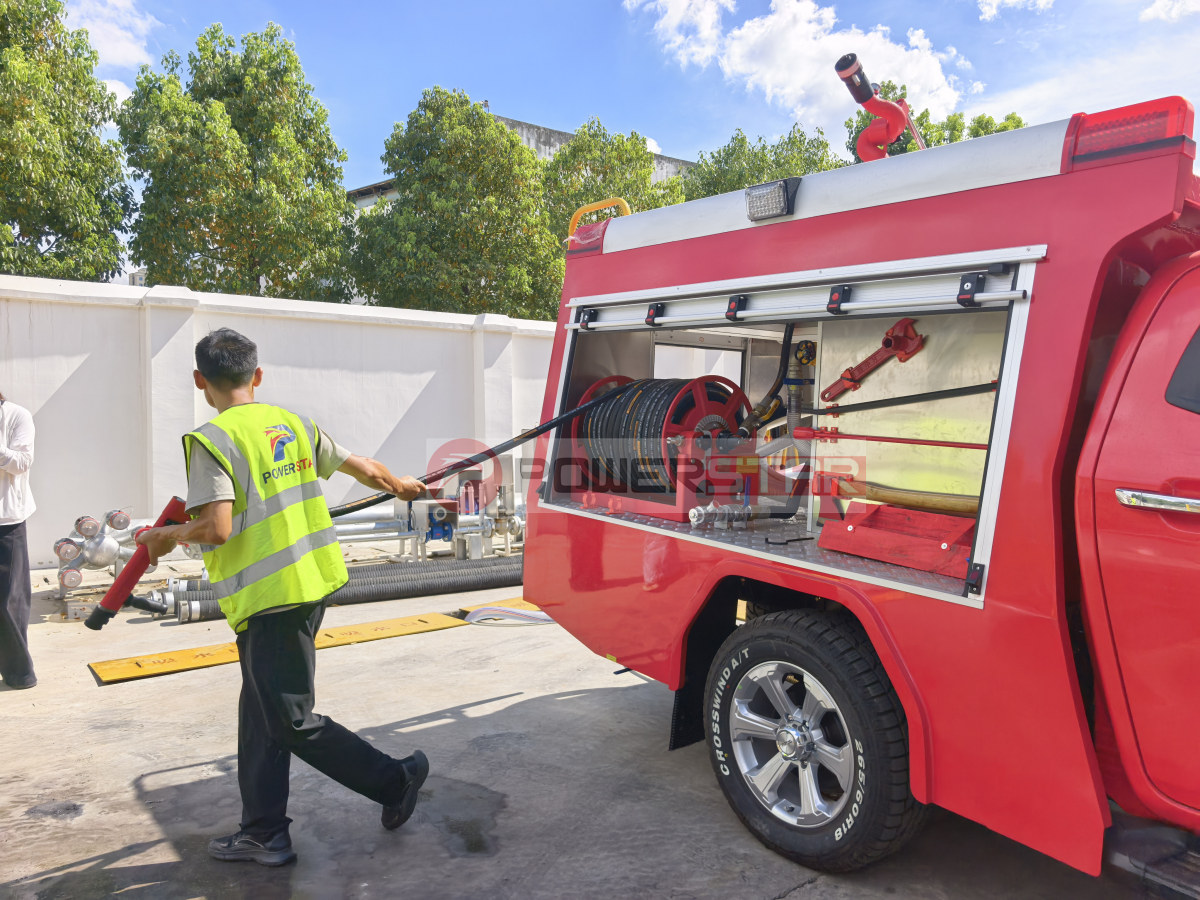

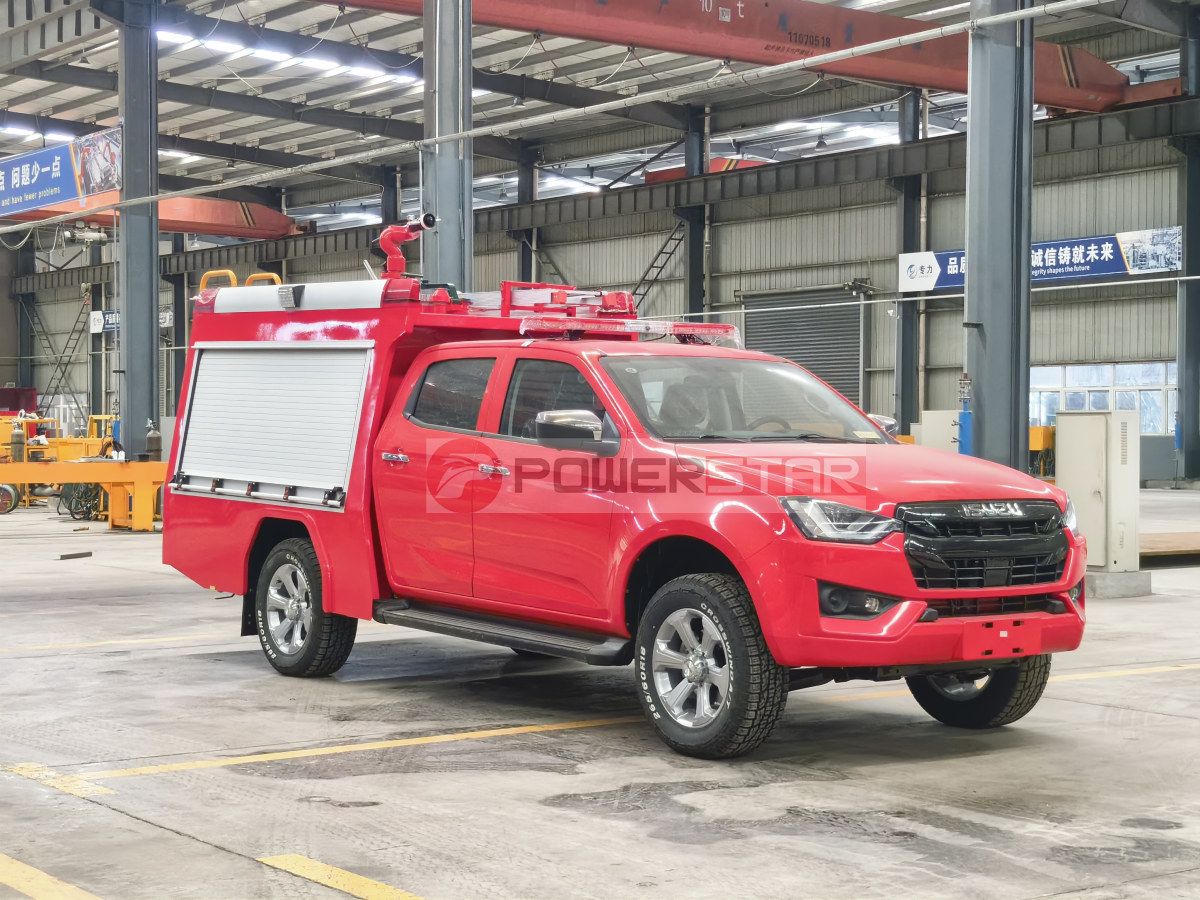

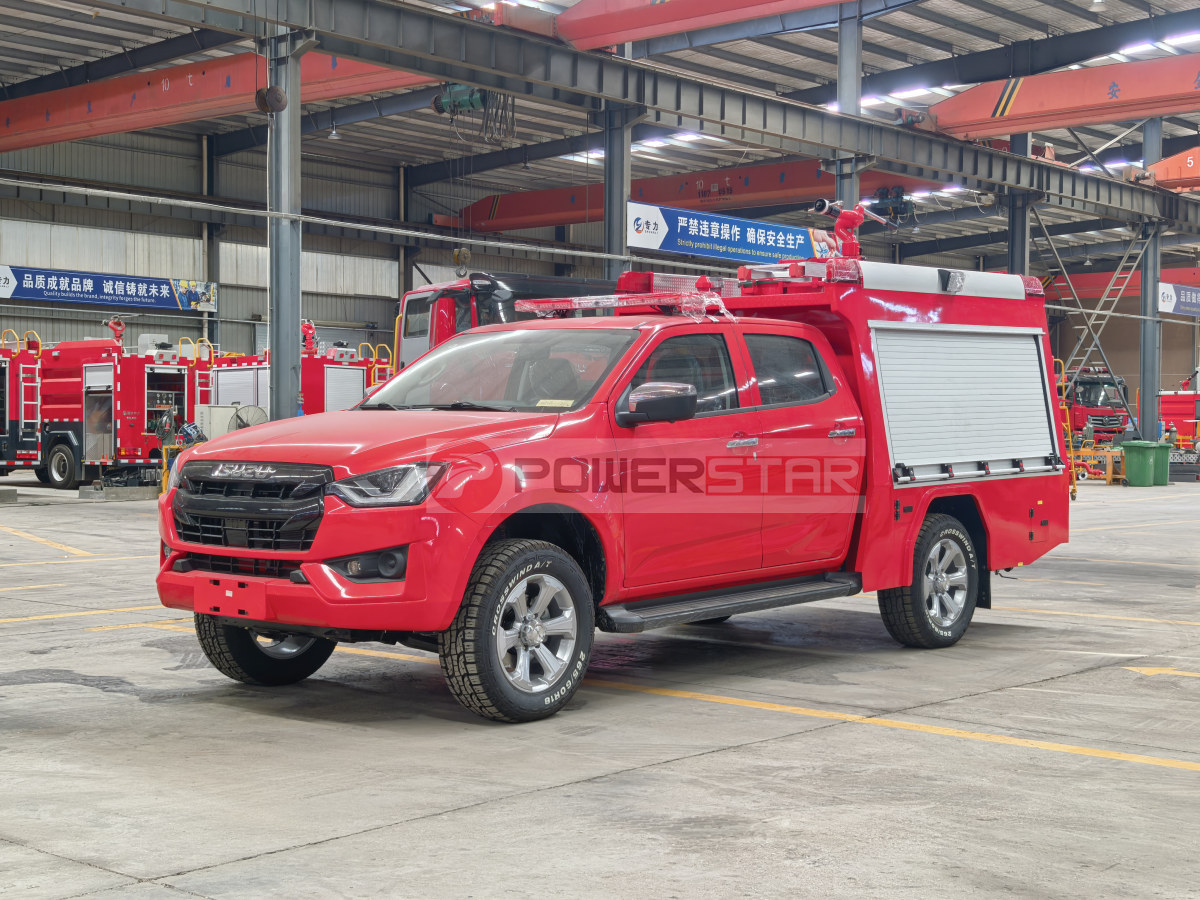

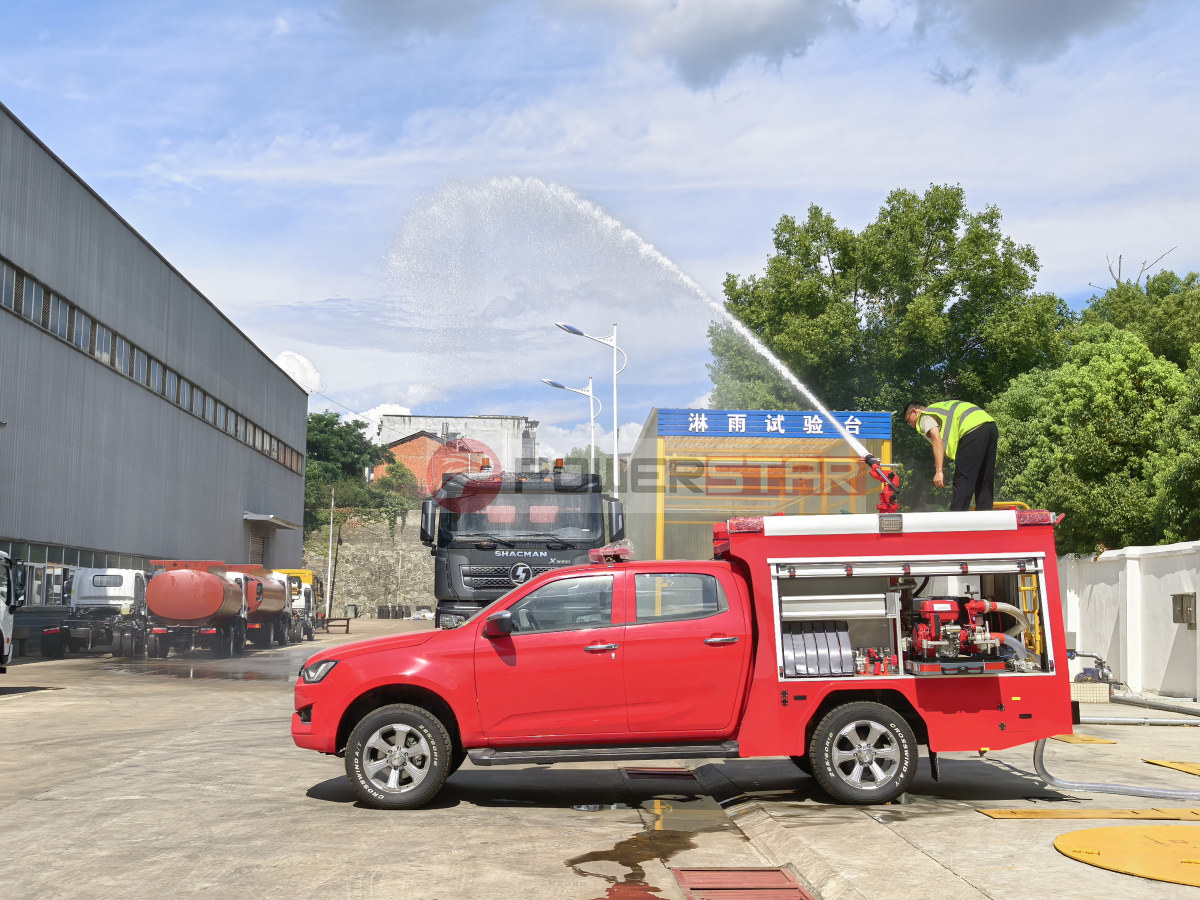

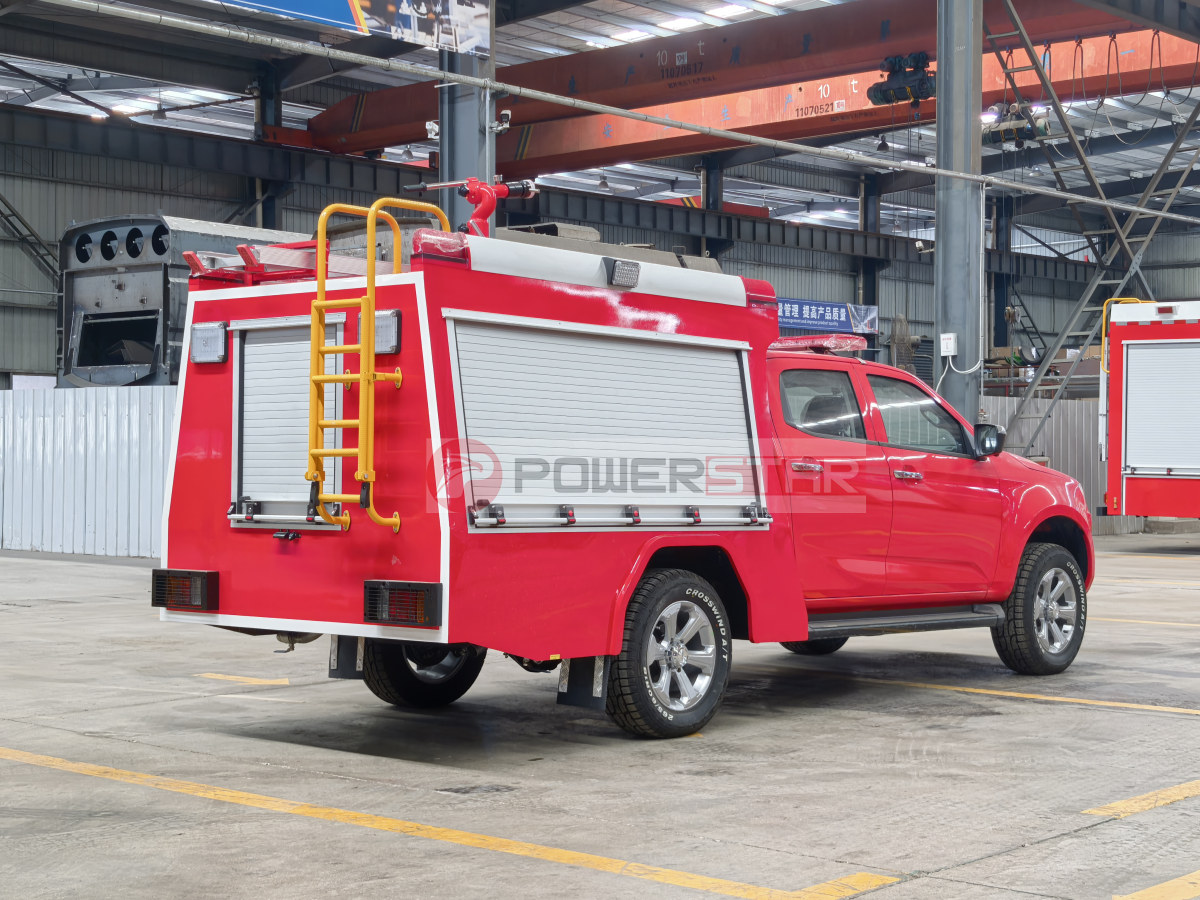

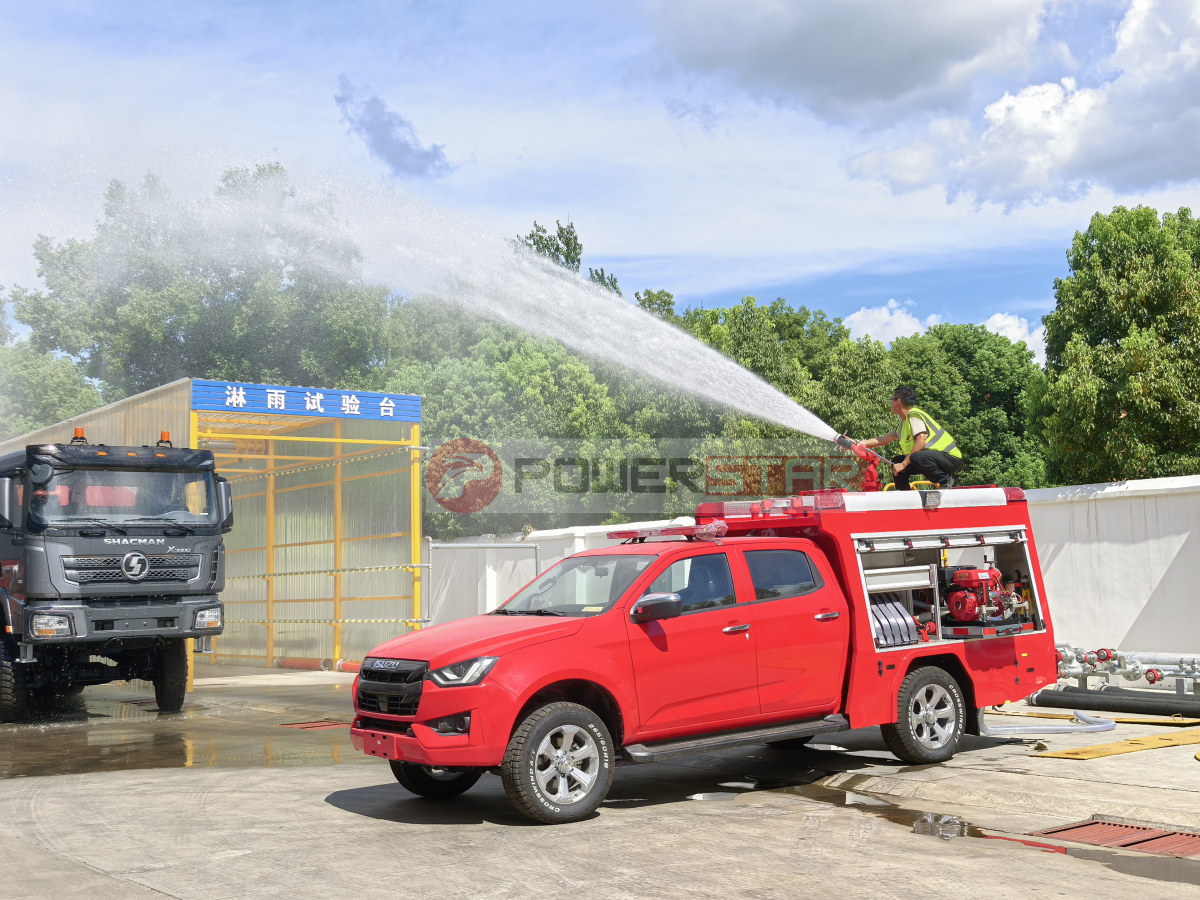

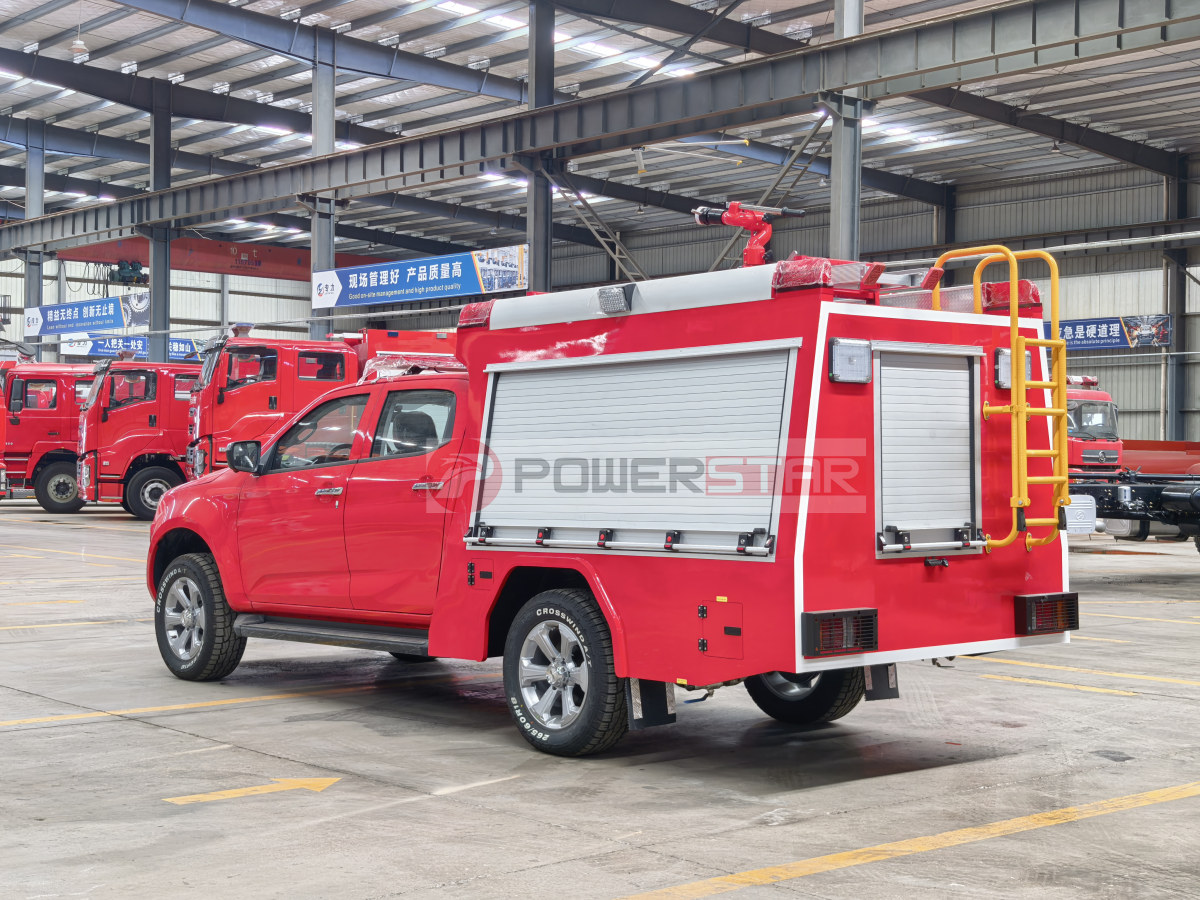

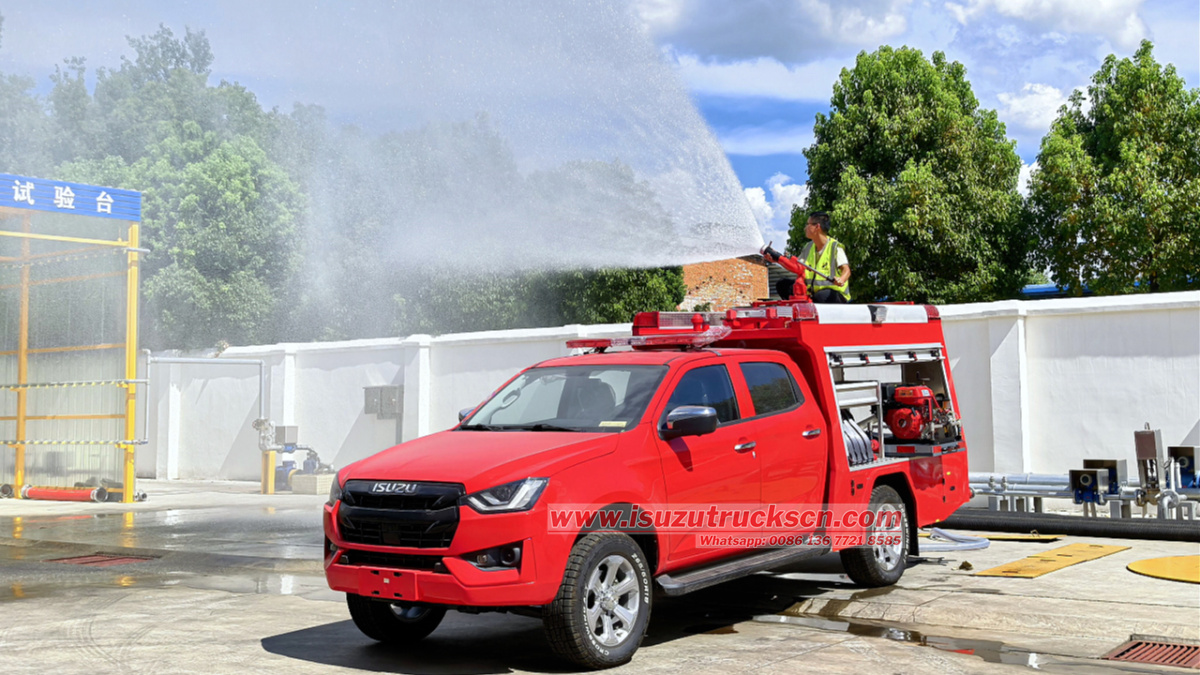

ISUZU 4x4 RIV 구조 소방 픽업트럭또한 Isuzu 픽업 기반 4x4 신속 대응 차량 또는 Isuzu 구조 및 RIV로 불리는 이 차량은 경량이며 기동성이 뛰어난 소형 긴급 소방차입니다. 컴팩트한 크기와 뛰어난 기동성 덕분에 대형 소방차가 접근하기 어려운 좁은 시골길, 산악 도로, 주택가 골목, 산업단지 진입로, 학교 도로 등을 쉽게 통과할 수 있습니다.     ▶트럭 모델 : Isuzu 픽업 기반 4x4 신속 대응 차량 CAD 도면 ▶사양: 물 600L + 폼 200L ▶적용 분야 : 소방 구조 부서 / 지방 소방국     PDF 다운로드:ISUZU 4x4 RIV 구조 소방 픽업 설계 도면.pdf   명칭 모델 엔진 소화 약제 펌프 방수포 제어 도구 Isuzu 소방 픽업 4x4 오프로드 4KH1/143HP 600L 물 200L 폼 JBQ5.5 PL8/24 통합형 완전 장비 장착       Powerstar ISUZU 4x4 RIV 소방 픽업은 ISUZU 2026년형 오프로드 픽업 섀시, 순정 ISUZU 4KH1 143HP 디젤 엔진, ISUZU 5단 수동 변속기, 265/60R18 타이어를 적용하며 ABS와 에어컨을 장착합니다. 상부 차체에는 600L 물탱크와 200L 폼탱크, 고성능 소방 펌프 및 소방 방수포가 장착되어 있습니다.공항, 광산 지역, 산업단지에서 보조 긴급 차량으로 사용할 수 있으며, 대형 소방차가 접근할 수 없는 화재 진압 사각지대에 신속히 도달하여 긴급 대응의 공백을 메우고 빠른 도착과 효율적인 처리를 실현합니다.   ISUZU 소방 픽업 전면 좌측 모습 ISUZU RIV 전면 우측 모습     소방 구조 픽업 후면 좌측 모습 4x4 소방 픽업 후면 우측 모습                 공장에서 고객이 테스트한 Isuzu 픽업 기반 4x4 신속 대응 차량:   ISUZU 경량 구조 소방 픽업트럭 방수포 테스트     ISUZU 4X4 소방 브러시 픽업트럭 소방 모니터 테스트   신형 오프로드 ISUZU 소방 픽업 호스 릴 워터 제팅 테스트   신형 오프로드 ISUZU 소방 픽업 호스 릴 워터 제팅 테스트   보기살펴보기관심이 있을 수 있는 다른 소방차 기술 도면:   ● ISUZU 소방 구조 트럭의 엔지니어링 도면 ● ISUZU GIGA 워터 폼 소방차 기술 도면 ● ISUZU 소방 픽업트럭 기술 도면 ● HOWO 구조 소방차 탑재 크레인 기술 도면

ISUZU 4x4 오프로드 소방 트럭ISUZU 4x4 오프로드 소방 트럭은 원래 ISUZU 기술 트럭 섀시를 기반으로 전문적으로 설계 및 제작되었으며, 선택 가능한 섀시 모델은 휠베이스 3360mm의 QL1070BUHWY와 휠베이스 3815mm의 QL1070BUKWY입니다. 120HP 출력과 2999ml 배기량을 갖추고 있으며, 효율적인 동력 출력과 낮은 연료 소비를 위해 MSB 5단 수동 변속기와 조합됩니다. 4x4 오프로드 구동 모델은 산림 작업을 위한 운전실 내부 제어 버튼을 갖추고 있으며, 완전한 소방 및 구조 장비 세트를 제공하여 새롭게 설계된 ISUZU NKR 4x4 AWD 소방차가 이상적인 산림 구조 트럭임을 보장합니다.   PDF 다운로드: ISUZU NKR 4x4 오프로드 화재 구조 트럭 설계 도면   이름 모델 엔진 약제 펌프 방수포 제어 도구 이스즈 소방차 4x4 오프로드 4KH1CN6LB 120HP / 2999cc 2000L 물탱크 500L 폼 CB10/30 PL8/24 통합형 완전 장착   산불 진화를 위한 ISUZU 4x4 오프로드 소방차   ISUZU NKR 4x4 오프로드 산림 소방 트럭은 어떻게 제작되나요? ⇓ ISUZU 산림 소방 트럭은 산불 진화를 위해 특별히 설계된 4x4 오프로드 소방차입니다. ISUZU NKR 4x4 오프로드 트럭 섀시의 첨단 기능에 전적으로 의존하며, 4x4로 개조된 각 트럭 섀시는 경사각 40도 이상의 산악 등반과 수렁 탈출을 포함한 산림 주행 테스트를 진행합니다. 또한 운전실 내부 공기 제어 밸브를 통해 더욱 편리하게 변경할 수 있습니다: 4x2 / 4x4 구동 모델 고속 / 저속 선택 가능 이름 이스즈 소방차 운전실 NKR, 선택 가능한 색상 및 도장 운전 좌측 운전석 LHD 4x4 오프로드 엔진 4KH1CN6LB 디젤 엔진, 120HP 및 배기량 2999cc 가능 변속기 MSB 5단 수동 방식, 5F & 1R 휠베이스 4500 mm 타이어 7.00R16, 6+1개   야지 테스트 후 ISUZU 4x4 오프로드 트럭 섀시는 소방 탱커 상부 구조 키트 설계 및 제조를 위해 POWERSTAR 공장으로 이동하며, 맞춤 제작된 2000리터 물 탱크와 500리터 폼 탱크를 장착합니다. 모든 탱크는 스테인리스 스틸 304 재질을 기반으로 하며, 내부에는 배플을 설계했습니다. 샌드위치 PTO는 MSB 5단 수동 변속기에서 동력을 얻어 샤프트를 통해 후방 장착 CB10/30 소방 펌프로 전달하며, 상부에는 PL8/24 물·폼 소방 모니터를 장착합니다. 상세 사양과 3D 도면은 아래와 같습니다: 용량 2000L 물 탱크 및 500L 폼 탱크 탱커 재질 스테인리스 스틸 SS304 재질, 두께 4mm 소방 펌프 중국 최고 브랜드 CB10/30 모델 유량: 30 L/s 압력: 1.0 Mpa 회전 속도: 3050±50 rpm 작동 출력: 49 kW 자흡 높이: 3-7m 소방 모니터 중국 최고 브랜드 PL8/24 모델 유량: 24 L/s 압력: 0.8-1.0 Mpa 위치: 상부 장착 도장 100% 맞춤형 도장 및 로고     ISUZU 4x4 소방�

몰도바 긴급 이스즈 소방 서비스 픽업트럭이스즈 화재 구조 픽업 또는 이스즈 RIV 픽업이라고도 불리는 이 차량은 높은 기동성과 강력한 오프로드 성능을 결합하여 다양한 구조 요구에 대응합니다. 도심에서는 좁은 도로와 지하 주차장을 민첩하게 통과하며 고장 난 차량을 신속하게 견인할 수 있고, 복잡한 지형에서는 산악 지역과 모래 지역까지 진입하여 인원 수색 및 구조와 물자 운송을 수행할 수 있습니다.   또한 모듈식 개조가 가능하여 소형 소방차, 비상 전력 차량, 배수 및 홍수 방지 차량으로 변환할 수 있으며, 초기 화재 진압, 전력 공급 보장, 도시 침수 관리에 참여하여 긴급 구조 및 지방자치 공학 분야에서 매우 효율적인 장비가 됩니다.     몰도바 긴급 이스즈 소방 서비스 픽업트럭 도면 공유   몰도바 긴급 이스즈 소방 서비스 픽업트럭 도면 공유     고속도로 사고 수리 이스즈 픽업트럭 구조 차량이스즈 픽업트럭 구조 차량은 작고 민첩한 차체로 고속도로 사고 현장에 신속하게 도착할 수 있습니다. 견인 및 인양을 통해 고장 나거나 손상된 차량을 이동할 수 있으며, 탑재된 해체 공구, 구급 키트, 소화기 및 기타 장비를 활용하여 갇힌 사람 구조, 초기 화재 대응, 효율적인 도로 정리, 고속도로 교통 질서 유지와 운전자 및 승객 안전 확보를 지원할 수 있습니다.     긴급 통신선 수리 발전기와 수리 공구를 갖춘 이스즈 브랜드 픽업트럭 구조 서비스 차량은 긴급 통신선 수리를 지원하고 통신 네트워크의 신속한 복구를 보장하여 긴급 통신 지원에서 중요한 역할을 합니다.     지진 구조 지진 발생 후 이스즈 4X4 픽업트럭은 강력한 오프로드 성능을 바탕으로 재난 지역 깊숙이 진입하여 구조 해체 장비와 생명 탐지 장비를 운반하고, 갇힌 사람을 수색하며, 긴급 물자를 운송합니다. 또한 임시 지휘 및 전력 공급 거점으로 활용되어 지진 피해 지역의 생명선 복구를 지원합니다.     교통 사고 구조 이스즈 픽업트럭 긴급 서비스 차량은 교통 사고 현장에 신속히 출동하여 현장 경고, 부상자 구조, 도로 정리 및 교통 통제를 수행하고 사고 처리와 긴급 대응에 협력합니다. 또한 도로 교통을 빠르게 복구하고 사고 구조의 안전성과 효율성을 확보하기 위해 최선을 다합니다.         이스즈 픽업 소방 서비스 차량 긴급 구조 장비 목록   분류 장비명 규격 수량 용도 구성 수준 소방 및 급수 시스템 차량 탑재 소방 펌프 중저압 1.0~2.0MPa 1세트 화재 현장 가압 급수 필수   소방 호스 Φ65 롤당 20m 4~6롤 물 공급 및 연결 필수   직사 및 분사 겸용 �

Sinotruk Sitrak 도심 주 소방 차량또한 HOWO 브랜드 민방위 소방 차량 또는 HOWO 섀시 도시 소방서 트럭이라고도 불리는 당사 생산 차량은 중국 국가 중형자동차그룹 산하 Jinan Truck Co., Ltd.에서 제조한 ZZ5206N471GF5 2급 트럭 섀시를 기반으로 제작되었습니다. 원래의 더블 캡을 장착하여 운전자를 포함해 최대 6명의 승무원을 탑승시킬 수 있으며, 편안하고 유연한 운전 경험을 제공합니다.   PDF 다운로드 : SITRAK 도심 소방 구조 트럭 설계 3D 도면   SITRAK 도심 소방 구조 트럭 설계 도면   HOWO 브랜드 민방위 소방 차량에는 WIT-CAFS-PRO-60/100 탑재형 압축 공기 폼 시스템이 장착되어 있으며, 간단한 조작과 폼 생성을 위한 완전 자동 실시간 정밀 마이크로컴퓨터 제어 기능을 갖추고 있으며 다양한 보호 및 경보 시스템도 함께 제공합니다. 소방관은 복잡한 화재 현장 조건에 따라 버튼 조작으로 건식 폼과 습식 폼 등 다양한 소화 폼 유형을 편리하게 선택할 수 있습니다. 이 시스템은 A급 및 B급 폼 원액을 모두 사전 충전하여 A급 및 B급 화재를 효율적으로 진압하고 제어할 수 있으며, 뛰어난 환경 성능을 통해 소방 차량의 소화 효율을 크게 향상시킵니다.       HOWO 섀시 소방서 트럭 주요 사양: 항목 사양 모델 CS5180GXFAP60／S6 전체 치수 9200 × 2520 × 3600 mm 총 차량 질량 18450 kg 액체 용량 4500 L (물); 600 L (A급 폼); 1000 L (B급 폼) 최고 속도 110 km/h 소방 펌프 정격 유량 60 L/s @ 1.0 MPa 소방 방수포 정격 유량 48 L/s @ 0.8 MPa 소방 방수포 도달 거리 ≥70 m (물); ≥60 m (B급 폼) 전면 윈치 사양 최대 견인력: 75 kN; 구동 방식: 전기 리프팅 조명 사양 최대 지상 높이: ≥8.3 m 접근각 / 이탈각 15° / 11°   SINOTRUK HOWO 도심 소방 차량 3D 도면   SINOTRUK HOWO 도심 소방 차량 3D 도면     SINOTRUK HOWO 도심 소방 차량 용량: 항목 사양 용량 4500 L 물; 600 L A급 폼; 1000 L B급 폼 재질 304 스테인리스 강판으로 제작된 탱크 본체- 탱크 측면 및 끝판: 3mm 스테인리스 강판 - 탱크 상판: 3mm 스테인리스 체크무늬 강판 구조 내부에 요동 방지 격벽이 설치된 강판 용접 구조 장비 - 신속 잠금 및 신속 해제 장치가 있는 맨홀 덮개 2개- 액위 표시기 3개 - 수동 밸브로 제어되는 배수구 3개 - 브리더 밸브 포트 2개 - 오버플로 장치 1개 - A급 폼 충전 포트 1개 기술 요구사항 XF 39의 관련 규정을 준수소방 차량 – 요구사항 및 시험 방법   HOWO 브랜드 민방위 소방 차량 도면   HOWO 브랜드 민방위 소방 차량 도면   HOWO 도심형 소방 차량 탑재 압축 공기 폼 시스템 항목 습식 폼     건식 폼     주요 시스템 매개변수 유량 (L/min) 도달 거리 (m)

Isuzu 섀시 소방차 차체 제작업체 사용자 매뉴얼,또한 Isuzu 소방차 섀시 차체 조립 매뉴얼, Isuzu 소방 차량 차체 제작업체 핸드북 또는 Isuzu 소방차 차체 제작 사용자 매뉴얼이라고도 알려진 이 문서는 소방차 개조 제조업체를 위해 특별히 설계된 핵심 기술 가이드입니다. Isuzu의 성숙한 상용 섀시를 기반으로 하며, 소방차 전용 상부 구조의 개조, 조립 및 적용 전 과정을 중점적으로 다루고, 원래 섀시 설계와 맞춤형 소방 기능 사이의 격차를 연결하는 중요한 기술 문서 역할을 합니다.   직접 다운로드: Isuzu 섀시 소방차 차체 제작업체 사용자 매뉴얼             Isuzu 소방차 섀시 및 차체 조립 매뉴얼의 핵심 내용은 섀시 호환성을 중심으로 구성됩니다. 먼저 ELF, FVR, GIGA와 같은 경형/중형/대형 시리즈를 포함한 Isuzu 소방차 섀시의 구조 매개변수, 프레임 강도 데이터, 동력 출력 인터페이스 및 전기 시스템 사양을 명확히 설명하여 상부 구조 개조를 위한 정확한 기술 지침을 제공합니다.   둘째, 전용 소방 상부 구조의 설치 기준을 상세히 규정하며, 물탱크/폼탱크 고정 사양, 소방 펌프(예: CB 시리즈) 및 동력 인출 장치 연결 요구사항, 배관 배치 및 밀봉 기준, 장비함·소방 모니터 및 기타 장비의 설치 치수와 하중 지지 기준 등을 포함하여 개조 차량의 구조적 안정성과 기능적 신뢰성을 보장합니다.                           한편, Isuzu 소방 차량 차체 제작업체 핸드북은 안전 규정 준수 요구사항을 다루며, 개조 과정에서 반드시 따라야 하는 배출 기준, 도로 안전 규정 및 차량 중량 배분 원칙을 명확히 정의하여 부적절한 개조로 인해 섀시 성능과 주행 안전에 영향을 미치는 것을 방지합니다. 또한 유지보수 인터페이스 확보와 편리한 정비 설계에 대한 지침을 제공하여 개조 제조업체가 기능성과 향후 유지보수의 균형을 맞출 수 있도록 지원하며, 규정을 준수하고 효율적인 Isuzu 섀시 소방차 제작을 위한 필수 기술 매뉴얼입니다.   살펴보세요관심이 있을 수 있는 다른 소방차 기술 도면:   ● ISUZU VC66 대형 소방 차량 사용자 매뉴얼 ● GIGA ISUZU 물 소방차 운전 매뉴얼 ● Isuzu ELF 700P 2500리터 폼 소방차 기술 도면 ● HOWO 크레인 장착 구조 소방 구조 차량 기술 도면

이스즈 QL1070BUKWY 폼 소방차 도면(이스즈 폼 소방차 도면 또는 이스즈 구조 소방차 도면이라고도 함)은 이스즈 QL1070BUKWY 섀시, 물탱크 및 폼탱크, 소방펌프, 배관 시스템, 계측 및 전기 시스템 등의 구성 요소로 이루어져 있습니다. 이스즈 섀시 기반의 폼 탱크 소방차는 탈착식 알루미늄 합금 후방 사다리를 갖추고 있으며, 펌프실은 차량 후방에 위치해 있습니다. 탱크는 강판 용접 구조로 제작되었으며, 물 용량은 1.36m³, 폼 액 용량은 0.5m³입니다. ▶ 트럭 모델: 이스즈 폼텐더 소방차 ▶ 에스 사양: 물 1500L + 거품 500L ▶ 적용 분야 : 소방구조대 / 시립 소방국 트럭 품목 사양 프로젝트 위치 이스즈 4x2 폼 소방차 1500리터, 500리터 소방 구조대 이스즈 QL1070BUKWY 폼 텐더 소방차 도면 목 사양 차량 모델 CS5070GXFPM20/Q6A 전체 치수 6800×1990×2990 mm 총 차량 중량 6800kg 액체 용량 1500리터(물); 500리터(거품) 최대 속도 95km/h 소방 펌프의 정격 유량 30 L/s @ 1.0 MPa 화재 모니터의 정격 유량 0.8 MPa에서 24 L/s 화재 감시 범위 ≥55m (물); ≥42m (거품) 접근각/이탈각 24° / 14° 새로운 이스즈 2000L 워터폼 소방차 기술 도면 공유 2026년형 이스즈 폼 소방차 CAD 도면 공유 2026년형 이스즈 캡 섀시 소방차 도면 공유 이스즈 폼 소방차의 원본 기술 도면 이스즈 섀시 폼탱크 소방차 기술 도면 이스즈 폼 소방차의 물탱크는 내벽에 부식 방지 처리가 된 고품질 탄소강판으로 제작되었으며, 폼 탱크는 304 스테인리스강으로 제작되었습니다. 이 소방차에는 CB10/30 모델 소방펌프와 PL8/24 모델 다목적 소방 모니터가 장착되어 있습니다. 목 사양 섀시 모델 이스즈 600P QL1070BUKWY, 중국 국가 6단계 배출가스 기준 충족 구동 방식 4×2 휠베이스 3815mm 최대 속도 시속 115km 엔진 모델 4KH1CN6LB 정격 출력 88KW 총 질량 7020kg 이스즈 소방차 정면 모습 폼 텐더 정면 우측 모습 폼 소방차 후면 모습 목 사양 용량 1360리터(물); 500리터(거품) 재료 물탱크: 내부 부식 방지 처리가 된 고품질 탄소강판. - 하판: 4mm 탄소강판 - 측면판 및 끝판: 3mm 탄소강판 - 상판: 3mm 탄소강 체크무늬판 폼 탱크: 고품질 스테인리스 스틸 판. - 하단판: 4mm 스테인리스강판 - 측면판 및 끝판: 3mm 스테인리스강판 - 상판: 3mm 스테인리스 스틸 체크무늬판 구조 내부에 물 출렁임 방지 칸막이가 있는 강판 용접 구조 장비 • 잠금 및 개폐 장치가 빠른 맨홀 뚜껑 1개 • 액체 레벨 표시기 2개 • 수동 밸브로 제어되는 배수구 2개 • 1개의 통풍 밸브 연결부 • 1개의 오버플로 장치 기술 요구사항 XF 39의 관련 조항을 준수하십시오. 소방차 - 요구사항 및 시험 방법

CS5030TXFQC15 동풍 닛산 RIV 소방 픽업트럭은 동풍 닛산 ZN1033UCM6A 4륜구동 픽업트럭을 기반으로 개조된 차량입니다. 완성된 차량은 주로 기동성이 뛰어난 더블캡 픽업 섀시, 경고등, 내부 인출식 장비 트레이 등의 구성 요소로 이루어져 있습니다. Dongfeng Nissan RIV 소방 픽업 도면 공유 ▶ 트럭 모델: Dongfeng Nissan Rescue Fire 픽업 ▶ 에스 세부 사항: 신속하게 구조하다 ▶ 적용 분야 : 소방구조대 / 시립 소방국 트럭 품목 사양 프로젝트 위치 DONGFENG NISAN 4x4 소방 픽업 조명 및 소방 장비 소방 구조대 핵심 목적: 01: 갑작스러운 자연재해, 안전사고, 화재 및 기타 비상 상황 발생 시 응급 구조 장비 및 물자 수송에 사용됩니다. 02: 군사, 공안 특수 서비스, 소방 구조 지원. 페이지 나누기 목 사양 전체 치수(mm) 5537 × 1850 × 1950 공차중량(kg) 2205 총 차량 중량(kg) 2580 엔진 출력(kW) 122 거주자 수 2+3 최고 속도 (km/h) 155 접근각/이탈각(°) 33/25 비출력(kW/T) 47.29 배출 기준 GB18352.6-2016 중국 Ⅵ 긴급 수리 03: 석유, 화학, 천연가스, 상수도 및 전력 공급용 파이프라인의 검사 및 긴급 수리. 04: 고전압 송변전선, 고속도로 및 광산과 같은 설비 고장의 긴급 수리 및 유지 보수를 위한 장비 및 자재 운송. 닛산 파이어 픽업트럭 정면 모습 측면 모습의 화재 진압 차량 후방 화재 진압 차량 선상 서류 목 01 차량 기술 문서 02 섀시 작동 설명서 03 차대번호 마찰 04 차체 유지보수 매뉴얼 05 소방차 작동 설명서 06 섀시 품질 보증 카드 07 소방차 적합성 인증서 08 섀시 적합성 인증서 09 소방차 사후 관리 서비스 추적 카드 10 섀시 공구 세트 11 소방차 인수 목록 12 엔진 번호 문지르기 동풍 닛산 구조 소방 픽업트럭 공장 사진 동풍 닛산 소방 픽업트럭의 주요 특징:(1) 높은 기동성과 강력한 통행성;(2) 편리하고 빠른 접근을 위해 차량 내부에 인출식 장비 트레이가 장착되어 있습니다.

포톤 4x4 1500L 소방 픽업트럭 포톤 구조 픽업트럭 또는 포톤 신속 소방차라고도 불리는 신속 대응 차량은 높은 기동성, 강력한 오프로드 성능, 유연한 개조 기능 덕분에 다양한 긴급 구조 상황에서 널리 사용되며, 특히 기존 대형 소방차가 접근하기 어려운 복잡한 지형이나 좁은 지역에 적합합니다. 그만큼 포톤 파이어 픽업 이 차량은 탈착식 알루미늄 합금 후방 사다리를 갖추고 있으며, 펌프실은 차량 후방에 위치해 있습니다. 물탱크는 고품질 알루미늄 합금판으로 용접된 강판으로 제작되었으며, 물탱크 용량은 1.5 세제곱미터입니다. 차량에는 CB10/30 소방 펌프와 PS8/30W 소방용수 모니터가 장착되어 있습니다. 포톤 1500L 소방 픽업트럭 신속 대응 차량 기술 도면 ▶ 트럭 모델: 포톤 4x4 RIV 구조 픽업트럭 ▶ 에스 사양: 물 1500리터 ▶ 적용 분야 : 소방구조대 / 시립 소방국 트럭 품목 사양 프로젝트 위치 포톤 4x4 RIV 픽업트럭 1500리터, 190마력 엔진 소방 구조대 FOTON 구조 소방 픽업 CAD 도면 FOTON 구조 소방 픽업 CAD 도면 포톤 RIV 측면 모습 포톤 파이어 픽업트럭 측면 모습 포톤 소방차 후면 모습 목 사양 차량 모델 CS5040GXFSG15/B6B 전체 치수 5080 × 1940 × 2640 mm 최대 총 질량 4130kg 액체 용량 150리터 (물) 최대 속도 135km/h 소방 펌프의 정격 유량 30 L/s @ 1.0 MPa 화재 모니터의 정격 유량 0.8 MPa에서 30 L/s 화재 감시 장비 범위 ≥ 60m (수상) 접근각/이탈각 28° / 23° 포톤 RIV 소방차 공장 사진 포톤 RIV 소방차 공장 사진 포톤 RIV 소방차 공장 사진 포톤 소방차 탑승 장비 : 범주 아니요. 이름 사양 수량 단위 비고 소방 장비 1 흡입 호스 디나100 8 중 나사형 2 거르는 사람 FLF100 1 PC 나사형 3 물 분할기 FII80/65×2-1.6 1 PC 순간적인 결합 4 물 매니폴드 JII100/65×2-1.6 1 PC 내부 나사산에서 순간 결합까지 5 소방호스 13-65-20 6 연타 정상 압력; 순간 연결 6 소방호스 13-80-20 2 연타 정상 압력; 순간 연결 7 소방호스 13-65-5 1 연타 순간 연결 방식 (외부 급수용) 8 감속 어댑터 KJ65/80 1 PC 순간적인 결합 9 호스 천 - 4 개 - 10 호스 브리지 - 2 쌍 - 11 호스 후크 - 4 개 - 12 지상 소화전 렌치 - 1 PC - 13 지하 소화전 렌치 - 1 PC - 14 흡입 호스 렌치 100 2 개 - 15 직류 차단 노즐 QZG3.5/7.5; 65 1 PC 순간적인 결합 16 직사형 및 스프레이 노즐 QLD6.0/6.5I; 65 1 PC 순간적인 결합 강제 진입 및 구조 도구 1 소화기 3kg / ABC 1 단위 - 2 삽 - 1 PC - 3 바 - 1 PC - 4 소방 도끼 - 1 PC - 5 소방 도끼 - 1 PC - 6 곡괭이 - 1 PC - 7 고무망치 - 1 PC - 메모 포톤 오프로드 4륜구동 물탱크 소방 픽업트럭은 포톤 픽업 섀시, 물탱크, 소방펌프, 배관, 계측기 및 전기 회로

CS 트럭 중국 최고의 전문 수성 소화포 소방차 제조업체로서, 당사의 모든 건식 분말 및 포말 혼합 소방차는 가연성 가스, 가연성 액체, 유기 용제, 전기 장비 및 일반 자재 관련 화재 진압에 특히 적합합니다. 석유화학 공장, 석유 저장소, 공항, 항만 및 도시 특수 소방서와 같은 고위험 지역에서 널리 사용되고 있습니다. 이 이스즈 물, 거품, 분말 소방차 본 기술 도면은 주로 경량 및 소형 소방차용으로 설계되었습니다. 예를 들어, 도심의 좁은 도로, 소규모 주유소, 화학 단지, 도로 관리 부서 등에 사용됩니다. 고객은 다양한 요구 사항에 따라 휠베이스(3900mm, 4500mm, 5000mm)와 엔진 마력(240마력, 300마력)을 선택할 수 있습니다. ▶ 트럭 모델: 이스즈 FVR/GIGA ▶ 에스 사양: 물 3000L + 폼 1000L + 건조 분말 1000L ▶ 적용 분야 : 소방구조대 / 시립 소방국 트럭 품목 사양 프로젝트 위치 이스즈 4x2 폼 파우더 소방차 5000리터, 240마력 엔진 소방 구조대 2026년 신형 물/거품/분말 소방차 도면 공유 2026년 신형 물/거품/분말 소방차 도면 공유 2026년 건식화약 소방차 건식화약 시험 2026년 신형 물거품 분말 소방차 물 분사 테스트 설계 섹션 구체적인 디자인 콘텐츠 1. 디자인 개요 1. 적용 시나리오: 석유화학 기업, 대형 석유 저장소, 공항 등 고위험 지역. 2. 기능적 특징: 분말 소화기와 거품 소화 기술을 통합하여 가연성 액체, 가연성 가스, 전기 장비 및 일반 화재 진압에 적합하며, 재발화를 방지하고 신속한 화재 진압을 제공합니다. 3. 설계 기준: GB 7956.4-2019 및 GB 7956.2-2014와 같은 국가 표준을 준수합니다. 2. 차량 섀시 설계 1. 파워트레인 구성: 국제적으로 유명한 브랜드의 6×4 섀시, V6 터보차저 디젤 엔진, 출력 350kW 이상, 중국 VI 배출가스 기준 충족, 출력 대 중량비 10kW/t 이상, 최고 속도 100km/h 이상 2. 기본 구성: ABS+ASR 지능형 제동 시스템, 완전 출력 PTO, 전후방 견인 고리, 해수 부식 방지 금속 부품. 3. 실내: 평평한 전면, 4도어, 2열 시트, 6인승; 파노라마 녹화기, 후방 카메라, 차량용 라디오 장착; 안전과 편의를 위한 공기호흡기 거치대가 있는 조절식 시트. 3.1. 상부 구조 시스템 설계 – 탱크 시스템 1. 용적 구조: 내부 구획 설계, 총 용적 ≥12m³ (물탱크 ≥6m³, 폼탱크 ≥3m³, 건조 분말탱크 ≥3m³) 2. 재질 및 제조 공정: 304 스테인리스강, 바닥판 두께 ≥5mm, 측면판 두께 ≥4mm; 탱크 내부의 흔들림 방지 칸막이, 맨홀 뚜껑 및 상단의 오버플로우 파이프를 통해 흔들림과 과압을 방지합니다. 3.2. 소화 시스템 1. 소방 펌프: 대기압식 소방 펌프, 정격 유량 ≥ 60리터/초 2. 분무 장비: 물/�

이스즈 700P 폼 소방차는 긴급 상황에 신속하게 대응할 수 있는 소방 구조 차량입니다. 일본 이스즈의 4x2 및 4x4 구동 트럭 섀시를 기반으로, 수십 년간 축적된 클래식 강성 트럭 섀시 제작 경험을 통해 큰 장점을 제공합니다. 이스즈 700P 워터폼 트럭 많은 소방서에서 가장 선호하는 제품이 되었습니다. 이 이스즈 ELF 소방 구조 트럭 기술 도면은 주로 경량 및 소형 소방차용으로 설계되었습니다. 예를 들어, 도심의 좁은 도로, 소규모 주유소, 화학 지역, 고속도로 관리 부서 등에 적합합니다. 고객은 다양한 요구 사항에 따라 다양한 축거(3360mm, 3815mm, 4715mm)와 엔진 마력(190마력, 205마력)을 선택할 수 있습니다. ▶ 트럭 모델: 이스즈 700P/ELF ▶ 에스 사양: 물 2000L + 거품 500L ▶ 적용 분야 : 소방구조대 / 시립 소방국 트럭 품목 사양 프로젝트 위치 이스즈 4x2 폼 소방차 2500리터, 190마력 엔진 소방 구조대 이스즈 ELF 700P 소방 구조 트럭용 3가지 옵션
