소방차 작동 원리: 필수 시스템 및 구성 요소

물 소방차 일반 화재(목재, 종이, 천 등) 진압에는 특수 소방차가, 가연성 액체 화재(휘발유, 기름 등) 진압에는 거품 소방차가 사용됩니다. 어떤 소방차가 적합한지는 화재 발생 위험에 따라 다릅니다. 에이 물 소방차 대용량 물탱크를 갖추고 있으며 고압 펌프를 사용하여 호스나 데크 건을 통해 물을 분사합니다. 전 세계 지방 소방서와 산업 현장에서 가장 흔하게 사용되는 소방차 유형입니다. 에이 폼 소방차 반면에, 소화용 폼은 특별히 운반 및 분사되도록 설계되었습니다. 인화성 액체, 화학 물질 또는 연료 화재와 같이 물만으로는 효과적으로 진화할 수 없는 화재에는 폼이 더 나은 선택입니다. 폼은 화재 부위를 덮어 산소를 차단하고 재발화를 방지하는 방식으로 작동합니다. I. 물 소방차란 무엇인가? 물 소방차는 이름 그대로 대형 물탱크, 강력한 펌프, 그리고 화재 현장에 물을 뿌리는 데 사용되는 호스나 모니터를 갖춘 차량입니다. 물탱크는 보통 500~3,000갤런(약 2,000~12,000리터)의 물을 저장할 수 있습니다. 펌프는 물탱크 또는 소화전, 호수, 연못과 같은 외부 수원에서 물을 끌어올려 고압으로 호스를 통해 화재 현장에 분사합니다. 물 소방차가 가장 효과적으로 작동하는 장소: 물 소방차는 다음과 같은 용도에 적합합니다. A급 화재 이는 일반 가연성 물질을 포함합니다. 나무와 목재 종이와 판지 천과 직물 고무 및 플라스틱 풀, 덤불 및 산림 재료 집, 창고 또는 들판에서 타는 물질에 불이 붙은 경우, 일반적으로 물로 끌 수 있습니다. 물의 한계점: 물에는 한 가지 큰 약점이 있습니다. 휘발유, 기름, 화학물질과 같은 가연성 액체에 물을 뿌리면 물은 연료보다 무겁기 때문에 가라앉습니다. 연료는 물 위에 떠서 계속 타오릅니다. 어떤 경우에는 물이 불길을 더 넓은 지역으로 확산시키기도 합니다. 바로 이러한 이유 때문에 물만으로는 가연성 액체 화재를 진압하는 데 효과적이지 않습니다. 소방차용 물 펌프 사양: 물 소방차 화재 감시 명세서: II. 거품 소방차란 무엇인가요? 폼 소방차는 소방용 폼을 운반하고 분사하도록 설계된 특수 차량입니다. 물과 폼 농축액을 담는 두 개의 탱크를 갖추고 있습니다. 폼 혼합 시스템은 이 두 가지를 특정 비율(일반적으로 물에 대한 폼 농축액 1%, 3%, 또는 6%)로 혼합합니다. 이 혼합물은 폼 노즐을 통과하면서 공기가 주입되어 팽창하고 안정적인 폼 막을 형성합니다. 거품이 작동하는 원리: 거품은 타는 액체나 물질 위에 층을 형성합니다. 이 덮개는 다음과 같습니다. 화재에 산소 공급을 차단합니다. 연료 표면을 냉각시킵니다 가연성 증기의 누출을 방지합니다. 불이 다시 붙는 것을 막아줍니다. 거품 소방차가 가장 효과적으로 작동하는 곳: 폼 소방차는 필수적입니다. B급 화재 인화성 및 가연성 액체를 포함하는 경우: 휘발유와 디젤 제트 연료와 등유 기름과 그리스 알코올과 에탄올 산업용 화학물질 또한, 거품은 물만으로는 진압하기 어려운 특정 A급 화재, 예를 들어 물건이 쌓여 있는 창고나 타이어 보관 시설에서 발생하는 화재에도 효과적입니다. 일반적인 적용 사례: 애플리케이션 폼이 효과적인 이유 공항 제트 연료 화재에는 소화용 거품이 필요하며, 물은 효과가 없습니다. 정유소 현장에 다량의 인화성 액체가 있습니다. 화학 공장 물에 떠서 계속 타는 화학 물질 연료 저장소 곳곳에 휘발유와 디젤 탱크가 있습니다. 광산 및 해양 플랫폼 위험 물질이 있는 고위험 지역 석유화학 시설 거품은 재발화를 방지하고 증기를 제어합니다. 거품 혼합 과정: 산업 화재 진압에 사용되는 소화용 거품은 소화용 거품 원액을 물과 혼합한 후 공기를 주입하여 안정적인 거품을 형성함으로써 만들어집니다. 이렇게 만들어진 거품은 호스, 노즐 또는 소화용 거품 모니터 시스템을 통해 정밀하게 분사되어 화재 범위에 고르게 적용됩니다. 폼 소재의 한계점: 소화포 차량은 구매 비용이 더 많이 듭니다. 추가 탱크와 혼합 시스템이 필요하며, 소화포 원액 자체도 지속적인 비용 부담입니다. 또한 시스템이 제대로 혼합되는지 확인하기 위해 정기적인 테스트가 필요합니다. 만약 시설에서 액체 연료 화재가 거의 발생하지 않는다면, 추가 비용을 지불할 가치가 없을 수도 있습니다. 폼 소방차 소방펌프 사양: 폼 소방차 화재 감시 명세서: 폼 소방차 폼 배합기 명세서: III. 물 소방차와 거품 소방차의 주요 차이점 › 소방 방법: 물 소방차는 물을 사용하여 냉각 및 소화를 하고, 거품 소방차는 거품을 사용하여 질식시키고 산소를 차단합니다. › 주요 화재 유형: 물 소방차는 A급 화재(목재, 종이, 천, 플라스틱)를, 소화포 소방차는 B급 화재(휘발유, 기름, 화학물질, 제트 연료)를 처리합니다. › 탱크 구성: 살수차는 물탱크만 있고, 소화포차는 물탱크와 소화포액 탱크를 모두 갖추고 있습니다. › 추가 시스템: 물탱크 트럭에는 시스템이 없으며, 소화포 트럭에는 소화포 혼합 시스템이 있습니다. › 속도 및 효율성: 물탱크차는 안정적이지만 더 많은 물이 필요할 수 있습니다. 소화포차는 연료 화재를 더 빠르게 진압할 수 있습니다. › 구매 비용: 물탱크 트럭은 더 저렴하고, 소화포 트럭은 더 비쌉니다. › 소방 방법: 물 소방차는 물을 사용하여 냉각 및 소화를 하고, 거품 소방차는 거품을 사용하여 질식시키고 산소를 차단합니다. › 주요 화재 유형: 물 소방차는 A급 화재(목재, 종이, 천, 플라스틱)를, 소화포 소방차는 B급 화재(휘발유, 기름, 화학물질, 제트 연료)를 처리합니다. › 탱크 구성: 살수차는 물탱크만 있고, 소화포차는 물탱크와 소화포액 탱크를 모두 갖추고 있습니다. › 추가 시스템: 물탱크 트럭에는 시스템이 없으며, 소화포 트럭에는 소화포 혼합 시스템이 있습니다. › 속도 및 효율성: 물탱크차는 안정적이지만 더 많은 물이 필요할 수 있습니다. 소화포차는 연료 화재를 더 빠르게 진압할 수 있습니다. › 구매 비용: 물탱크 트럭은 더 저렴하고, 소화포 트럭은 더 비쌉니다. IV. 필요에 맞는 소방차 선택 방법 물 소방차와 거품 소방차 중 어떤 것을 선택할지 결정할 때는 해당 시설의 구체적인 화재 위험 요소를 고려해야...

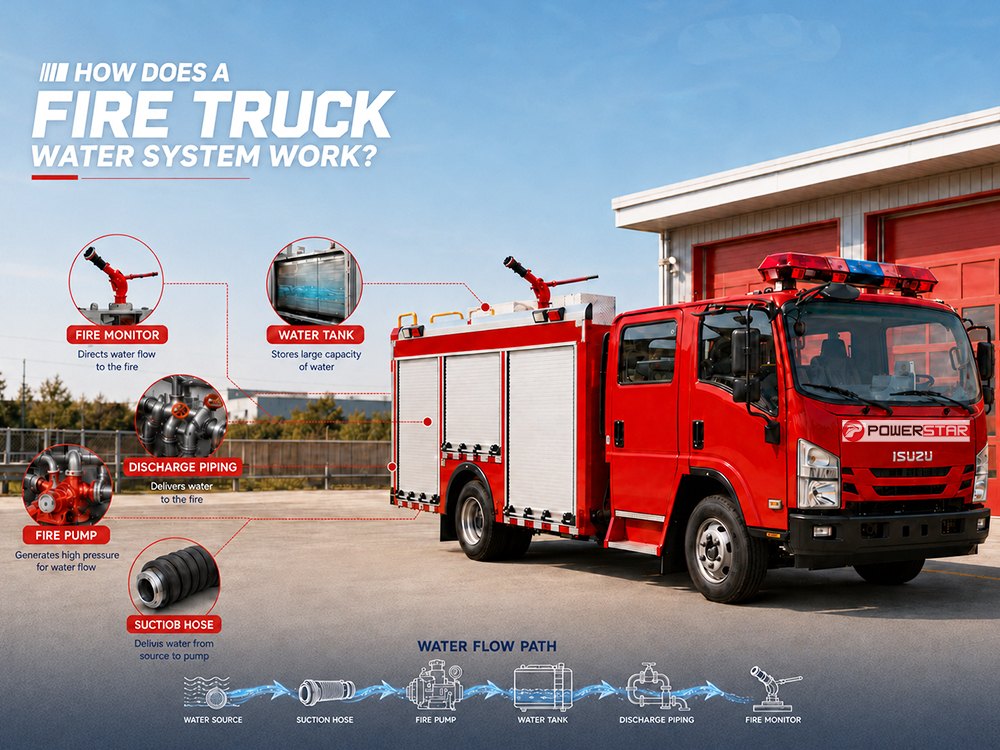

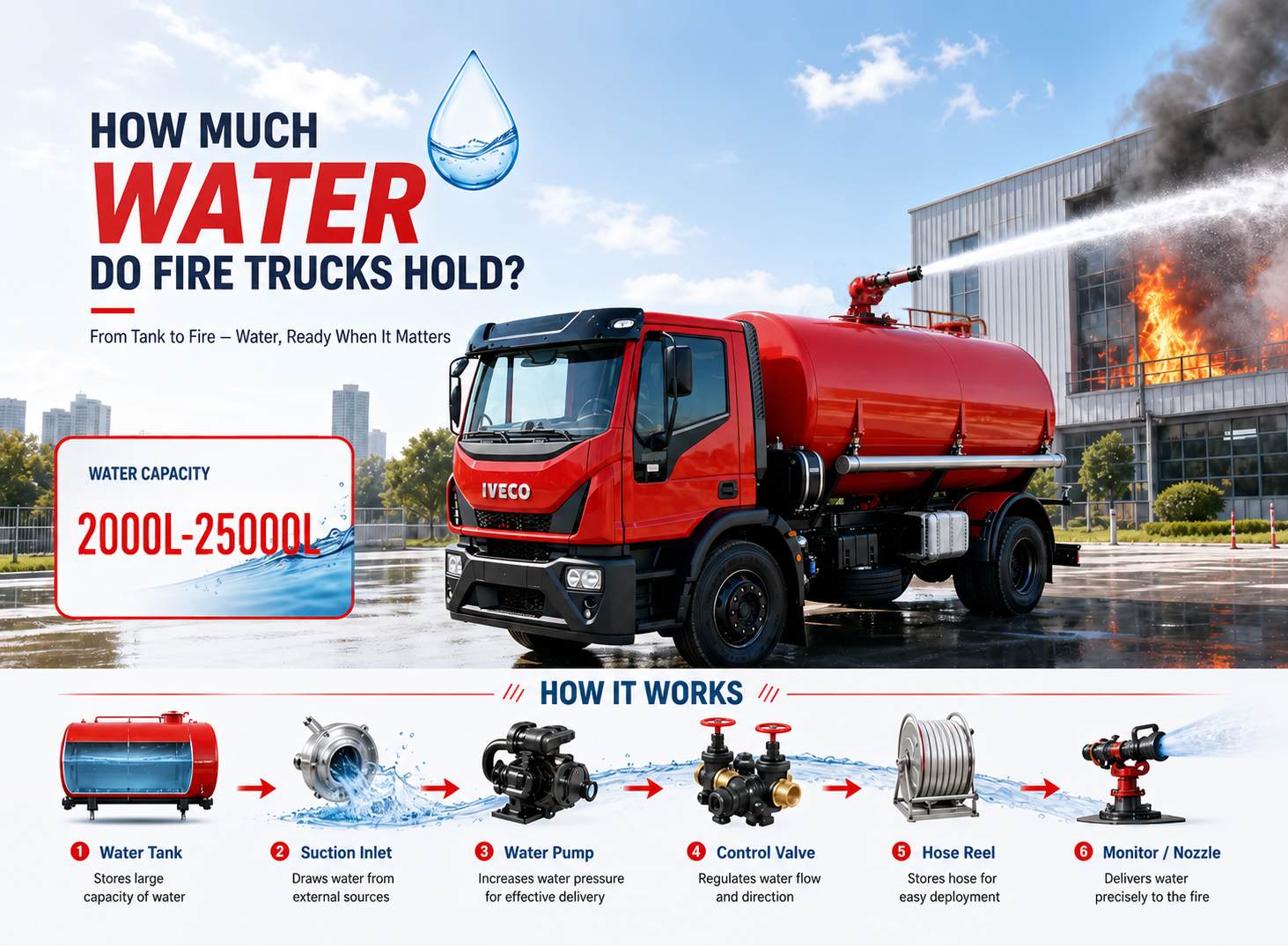

소방차 소방 시스템은 여러 시스템의 조화로운 기능을 통해 물 공급, 압력 생성 및 화재 진압을 수행합니다. 이러한 원리를 이해하는 것은 소방대원들이 비상 상황에서 효과적으로 작전을 수행하는 데 도움이 됩니다. » Ⅰ. 소방차의 작동 원리: ▪ A. 펌프 시스템: 화재 진압의 핵심: 소방차의 심장은 바로 펌프입니다. 이 강력한 장치는 차량 내 물탱크나 소화전, 호수, 연못과 같은 외부 수원에서 물을 끌어올려 고압으로 호스를 통해 소방차로 전달합니다. 가장 흔하게 사용되는 펌프는 원심 펌프로, 회전하는 임펠러를 이용하여 물에 압력을 가하고 물을 이동시킵니다. 소방관들은 펌프 패널에 있는 여러 개의 레버와 게이지를 사용하여 물의 흐름을 제어합니다. 필요에 따라 압력을 조절하고 여러 호스 라인에 동시에 물을 분사할 수 있습니다. 펌프 유형 형질 최적의 지원서 단단 원심 펌프 높은 유량, 적당한 압력 일반 시립 소방 2단 원심 펌프 볼륨과 압력 모드 전환 가능 고층 건물들 사이로 긴 호스가 놓여 있다. 다단 펌프 매우 높은 압력 산업 시설, 폼 시스템 ▪ 주요 펌프 매개변수: › 유량: 분당 1,200~6,000리터 (모델에 따라 다름) 최대 압력: 1.0 - 2.5 MPa (10-25 bar) 준비 시간: 30초 이하 ▪ B. 물탱크 및 저장 시스템: 연료탱크 용량: 차량 크기 및 종류에 따라 500~1,500갤런(약 2,000~6,000리터) 탱크 재질: 내식성 스테인리스강 또는 코팅된 탄소강 › 내부 칸막이: 비상 대응 시 물의 흐름을 제어하기 위한 역류 방지 설계가 적용된 여러 구획 › 충전 시간: 소화전 또는 흡입을 통해 3분 이내 › 수위 표시기: 탱크 측면에 시각적 게이지가 있으며, 운전석 디스플레이는 선택 사양입니다. 탱크는 일반적으로 스테인리스강이나 코팅된 탄소강과 같은 내식성 재질로 제작되며, 비상 주행 중 물의 유입을 제어하는 내부 칸막이판이 있습니다. ▪ C. 호스 및 노즐 시스템 소방차에는 각각 다른 기능을 가진 다양한 종류의 호스가 실려 있습니다. › 공격용 호스: 직경 1.5~2.5인치 — 화재 발생 지점에 직접 물을 공급합니다. › 공급 호스: 직경 4~5인치 — 소화전이나 다른 펌프에서 물을 끌어올립니다. › 부스터 호스: 릴에 감겨 있는 소형 직경 호스 - 풀밭 화재나 차량 화재와 같은 작은 화재에 사용 호스 끝에 있는 노즐을 통해 소방관은 화재 유형에 따라 수압, 분사 패턴 및 방향을 조절하여 물줄기를 제어할 수 있습니다. ▪ D. 화재 감시원 › 워터 모니터: 대규모 화재 진압을 위해 풍부한 물줄기를 분사합니다. 고정식 또는 원격 조작식입니다. › 분말 소화기: 가연성 액�

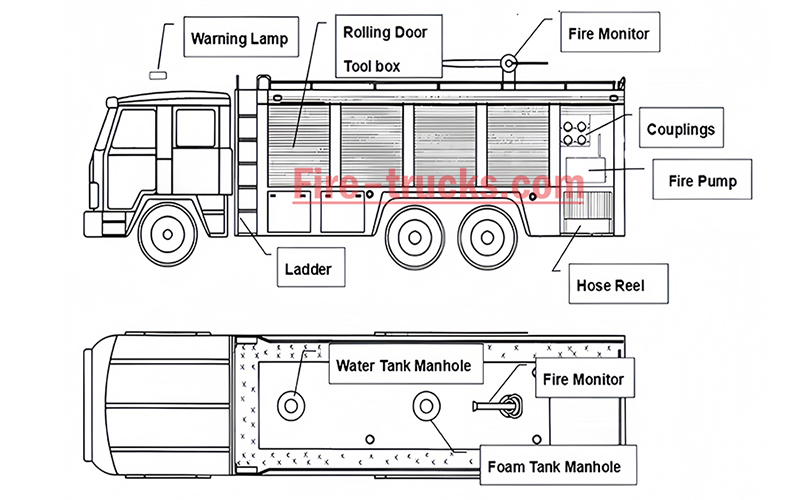

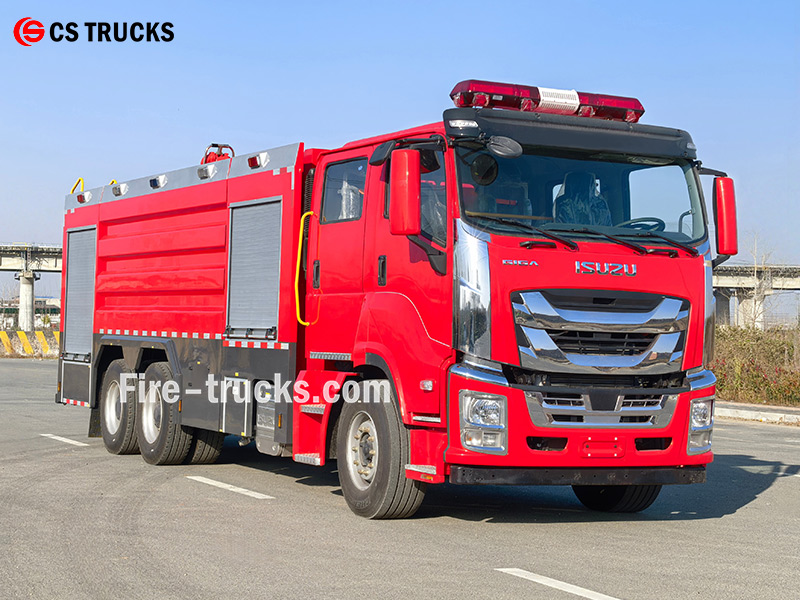

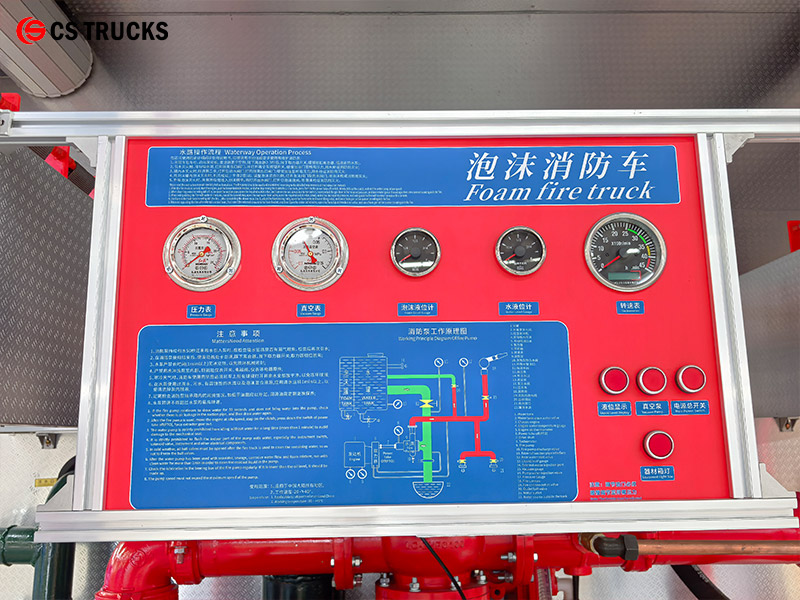

이스즈는 최고의 전문성을 자랑하는 소방차 제조사로서, NPR 워터폼 소방차의 핵심 설계는 기존 물탱크 소방차에 폼 소화 시스템을 통합하여 물과 폼을 동시에 분사할 수 있는 복합 소화 장비를 구현하는 데 있습니다. 이 소방차는 독립적으로 화재를 진압할 수 있을 뿐 아니라, 다른 장비에 물이나 폼 혼합물을 공급할 수 있으며, 건조하고 물 부족 지역에서의 작업에 적합합니다. ★ 기술 사양 CS 트럭의 모든 소방차는 100% 고객 요구사항에 따라 제작됩니다. 용량 엔진 모델 물 거품 소방 펌프 화재 감시 2,500리터 이스즈 4HK1 / 19 0HP 2,500리터 500리터 CB10/40 소방 펌프 PL8/32 2026년 공식 이스즈 소방차 캡 섀시 트럭 2026년형 오리지널 소방차 섀시 도면 목 이스즈 소방차의 디자인 세부 사항 디자인 코어 물탱크 소방차에 거품 소화 시스템을 통합하여 물과 거품을 모두 분사할 수 있는 이중 기능 소방 차량을 구현합니다. 주요 특징은 다음과 같습니다. • 독립형 화재 진압 시스템 • 기타 장비에 물 또는 거품 혼합물 공급 • 건조하거나 물 부족 지역에 적합하며, 다기능적으로 활용 가능합니다. 전체 디자인 컨셉 이 차량은 작업장 및 주변 지역의 화재 진압 요구를 충족하도록 설계되었으며, 특히 기름, 전기 및 고체 물질 화재에 대한 향상된 기능을 갖추고 있습니다. 섀시와 특수 차체 장비로 구성되어 신뢰성, 다기능성 및 조작 편의성을 강조합니다. 섀시 선택 • 검증된 중형 또는 대형 타입 II 섀시를 사용합니다. • 험준한 지형에서 기동성과 접지력을 향상시키려면 사륜구동을 권장합니다. 2026년형 이스즈 700P 소방차 신형 디자인 핵심 시스템 구성 요소 및 설계 주요 사항 1. 물탱크 및 발포액탱크 • 재질: 스테인리스 스틸, 내식성 • 권장 용량: 물탱크 3000~5000L, 포말액탱크 300~600L • 구조적 최적화: 내부 칸막이가 물과 거품 챔버를 분리하며, 연결 포트를 통해 단일 물탱크 모드로 전환 가능하여 다목적 사용이 가능합니다. 2. 거품 배합 시스템 • 균형 압력 혼합기(핵심 부품)를 사용하여 물과 포말 농축액을 3% 또는 6% 비율로 정확하게 혼합합니다. • 유량이나 압력 변동에 영향을 받지 않는 안정적인 출력으로, 비전문가도 조작 가능 • 현장 보충을 위한 외부 폼 흡입구 장착 3. 배출 시스템 • 소방 펌프: 고효율, 에너지 절약형 다단 원심 펌프, 유량 ≥ 4 0 L/S • 화재 감시 장치: 원격 제어식 물/폼 겸용 감시 장치, 작동 거리 50미터 이상, 각도 조절 가능 • 소방호스 및 폼 노즐 연결을 지원하여 유연한 작동이 가능합니다. 2026년형 이스즈 NPR 폼 소방차의 새�

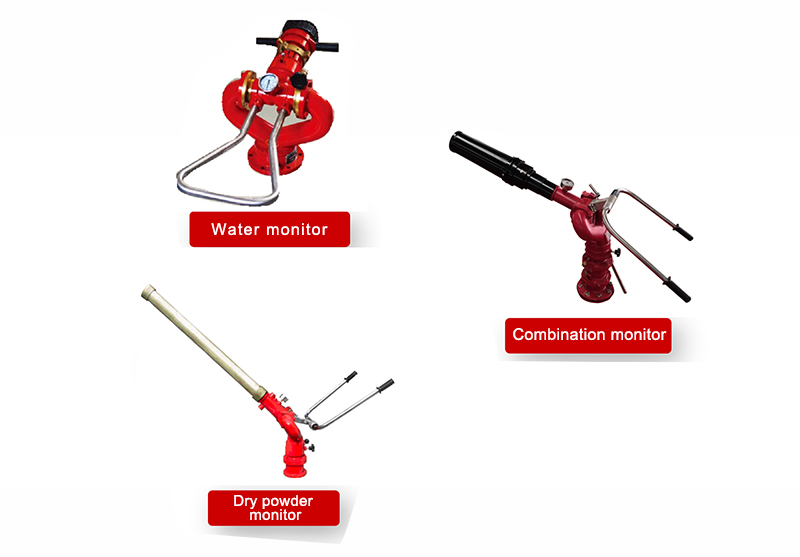

PF5-15 고정 건조 분말 모니터 건조 분말을 매개체로 사용하고 고정된 받침대를 이용하여 안정적인 분사를 가능하게 합니다. 화학 시설 및 창고 구역에 적합하며, 화재 초기 단계에서 연소면을 신속하게 덮어 소화 효율을 향상시킬 수 있습니다. 그만큼 PF5-15 고정형 건식 분말 모니터 견고한 구조를 갖추고 있으며 작동이 간편하고 원격 작동 및 정밀 분무를 위해 자동 제어 시스템과 연동할 수 있습니다. » Ⅰ. PF5-15 고정형 건식 분말 모니터 구조: PF5-15 고정형 건식 분말 모니터의 특징: ● 완벽하게 작동합니다. ● 단순하면서도 참신한 구조; ● 안정적인 성능과 손쉬운 유지보수; ● 입구 압력이 낮음; ● 수평 및 수직 잠금 기능이 있는 자동 배수 밸브가 장착되어 있습니다. ● 재질: 정밀 주조 알루미늄 합금; ● 대포 포신: 알루미늄 합금. » Ⅱ. 폼 캐논 PL24 명세서: 모델 흐름 ( kg /에스 ) 범위 ( 중 ) 정격 작동 압력 ( 엠파 ) 피치 회전 ( ° ) 수평 회전 ( ° ) 길이×너비×높이 ( mm ) 무게 ( 킬로그램 ) PF5-15/40 40 ≥42 0.80 -45 ~ +70 0 ~ 360 980x340x550 28.5 » Ⅲ. 제품 적용 분야: PF5-15 고정식 건식 분말 모니터가 장착된 소방차 PF5-15 고정식 건조 분말 모니터 테스트 PF5-15 고정형 건식분말 모니터는 분사 거리가 길고 범위가 넓어 신속하게 건식분말 소화 장벽을 형성할 수 있습니다. 화학 공장, 석유 저장소, 저장 구역 등 고정된 장소에 적합하며, 넓은 지역에 지속적이고 안정적인 소화 기능을 제공합니다.

이스즈 6HK1-TC 소방차 또한 다음과 같이 불립니다. 이스즈 구조 소방차 엔진 오류 코드 진단 및 해결 방법. 이스즈 6HK1-TC 엔진은 첨단 TICS 연료 분사 펌프 전자 제어 시스템을 사용하며, ECU(엔진 제어 장치)에는 자가 진단 기능이 탑재되어 있습니다. 시스템에서 오류가 감지되면 "엔진 점검" 경고등이 점등되고 해당 오류 코드가 저장됩니다. 이러한 오류 코드의 해석과 해결 방법을 이해하면 엔진 유지 보수 효율을 효과적으로 향상시킬 수 있습니다. 일반적인 오류 코드 및 해결 방법 P 시리즈 고장 코드 P0101 (공기 질량 유량 센서 회로 저전압) 엔진 냉각수 온도 센서와 배선을 점검하십시오. 센서 전원 공급 전압과 접지 연결을 확인하십시오. 필요한 경우 ECU 또는 센서를 교체하십시오. P0102 (공기 질량 유량 센서 회로 고장) 연료 품질과 필터 상태를 점검하십시오. 연료 시스템을 청소하십시오. 연료 압력 조절기, 연료 펌프 및 인젝터 회로를 점검하십시오. P0103 (공기 질량 유량 센서 A 회로 고장) 센서 신호 회로의 단락 여부를 점검하십시오. 센서의 작동 상태를 테스트하십시오. 필요한 경우 센서 또는 ECU를 교체하십시오. 디지털 문제 코드 10 (랙 센서 오류) 랙 센서와 배선을 점검하십시오. 신호 전송이 정상인지 확인하십시오. 11 (속도 조절 서보 시스템 오류) 속도 조절 서보 시스템의 작동 상태를 확인하십시오. 관련 회로 연결 상태를 테스트하십시오. 14 (보조 속도 센서 오류) 보조 속도 센서의 설치 위치를 확인하십시오. 센서의 신호 출력을 테스트하십시오. 15 (N-TDC 센서 오류) N-TDC 센서 연결 상태를 확인하십시오. 신호 정확도를 검증합니다. 시스템 유지보수 및 예방 조치 SN 진단 항목 결정의 시간 백업 제어 데이터 전자식 조속기 여행 전에 10 랙 센서 오류 160ms 오일 없이 또는 일정 속도 정상 제어 11 거버너 서보 시스템 오류 1초 오일 없이 또는 일정 속도 정상 제어 14 보조 속도 센서 오류 10초 정상 제어 정상 제어 15 N-TDC 센서 오류 — 정상 제어 정상 제어 14/15 N-TDC 센서 및 2차 속도 센서 오류 2.5초 깨진 기름 제어 해제 211 연료 온도 센서 오류 3초 20℃ 제어 해제 22 대기 온도 센서 오류 1초 25℃ 23 엔진 냉각수 온도 센서 오류 3초 55℃ 정상 제어 커넥터 터미널 번호 신호 와이어 코터/직경 (연료 분사 펌프 하네스) SWP 8단자 검은색 1 거버너 액추에이터 구동 전압 - 1 RM 2 2 거버너 회로 GND-1 1.2 W/ 3 목표 랙 위치 - 1 U1 2 4 랙 위치 전압 G/1.2 5 거버너 회로 5V-1 Y/1.2 6 백업 N 센서(GND) BR/1.2 7 백업 N 센서(SIG) 0/1.2 8 아래로 당기세요 B/1.2 SWP6- 터미널 검은색 g 거버너 액

이스즈 6HK1 소방 구조 차량 또한 다음과 같이 불립니다. 이스즈 소방차 , 이스즈 구조 소방차 엔진이 과열될 경우, 다음 부분을 먼저 점검해야 합니다. 1. 냉각 시스템: 팬 손상, 라디에이터 막힘, 서모스탯 손상 또는 냉각수 부족과 같은 문제는 모두 엔진 과열의 원인이 될 수 있습니다. 2. 오일 품질 및 양: 오일 품질이 낮거나 오일량이 부족할 경우에도 엔진 과열이 발생할 수 있습니다. 3. 실린더 파열, 실린더 라이너 균열과 같은 기계적 고장 또한 이러한 현상을 유발할 수 있습니다. 고성능 디젤 파워트레인인 이스즈 6HK1 엔진은 유지보수를 위해 기술 사양을 엄격히 준수해야 합니다. 주요 사항은 다음과 같습니다. 1. 구조 이해 및 분해·조립 사양 크랭크축-커넥팅로드 메커니즘 실린더 라이너는 헐겁게 장착되는 설계로, 분해 및 조립 시 빠지지 않도록 특수 공구가 필요합니다. 표준 간극은 0.122~0.156mm입니다. 피스톤 외경의 공차는 114.894~114.909mm로 매우 정밀합니다. 설치 시 피스톤 링의 개방 방향과 "3중 간극"(단부 간극, 측면 간극, 후방 간극) 조정에 주의하십시오. 하부 크랭크케이스는 일체형 구조이므로 변형을 방지하기 위해 정비 시 반드시 들어 올려야 합니다. 타이밍 시스템 정렬 변속기 조립 시 크랭크축 기어와 아이들 기어의 마크를 정렬하십시오. 캠축 B 마크는 실린더 헤드 표면과 수평이 되어야 합니다. 엔진은 첫 번째 실린더의 압축 상사점에 있어야 합니다. 연료 분사 펌프를 설치할 때는 타이밍 포인터를 커넥터의 S 지점에 맞추고, 분사 진각 표시를 펌프 본체 포인터에 맞추십시오. • 선형 DC 모터는 제어 장치 출력 신호에 따라 코일을 위아래로 움직입니다. • 코일 어셈블리에 설치된 연결봉은 코일의 상하 운동을 연결 블록으로 전달하고, 연결 블록은 랙 끝에 설치됩니다. 연결 블록의 힘으로 랙이 좌우로 움직여 연료 분사량을 조절합니다. 코일 어셈블리가 위로 움직이면 연결봉이 랙을 밀어 연료 분사량을 증가시키고, 반대로 코일 어셈블리가 아래로 움직이면 랙이 연료 분사량을 감소시키는 방향으로 움직입니다. 이때 연결봉은 수직 운동을 랙의 높이 변화로 변환하는 역할을 합니다. • 구리 블록은 연결 블록의 상단에 장착되어 랙 센서를 구성합니다. 랙 센서는 랙 스트로크를 감지하고 이 값을 제어 장치로 피드백하여 실제 랙 스트로크와 목표 랙 스트로크의 차이가 0에 가까워질 때까지 지속적으로 비교합니다. 이 과정은 제어 정확도와 응답성에 매우 중요합니다. 2. 주요 시스템 유지보수 사항 윤활 및 냉각 시스템 엔진 오일
